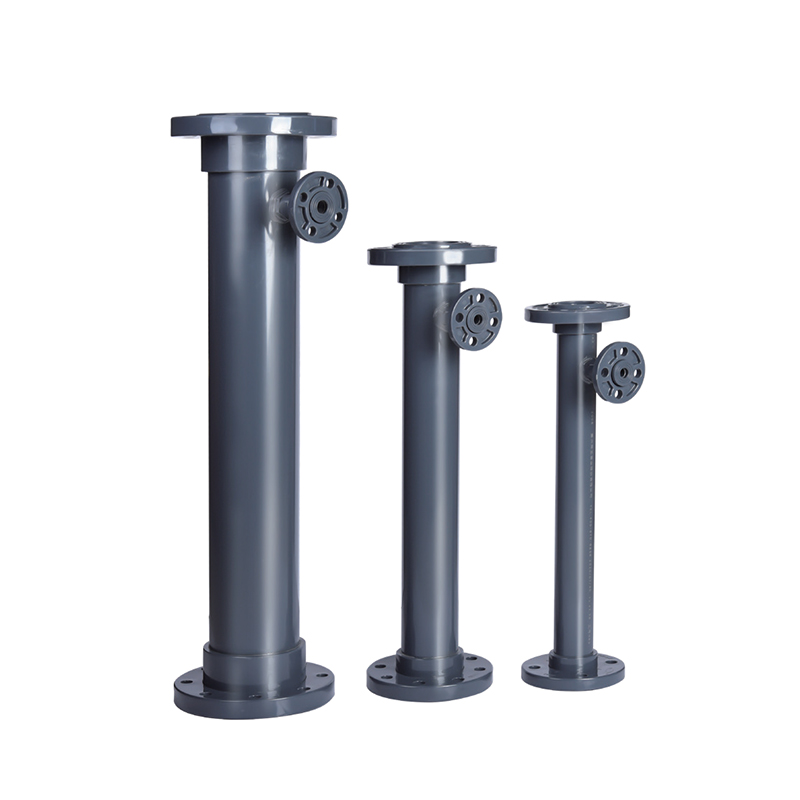

SCH8O/DIN UPVC/CPVC SK Typ statisk blandare

Den statiska blandaren av typen UPVC/CPVC SK är en högeffektiv vätskeblandningsanordning designad för olika industriella applikationer. Den är särskilt lämplig för vattenbehandling, kemisk bearbetning, livsmedelsbearbetning och läkemedel, och blandar effektivt olika vätskor, gaser och fasta ämnen för att säkerställa produktkonsistens och enhetlighet.

Dess modulära design förenklar installation och underhåll, anpassar sig till olika storlekar och flödeskrav med hög flexibilitet.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Korgfilter
Nästa：SCH8O/DIN UPVC/CPVC svängbackventil

parameter ansökan Tekniska standarder

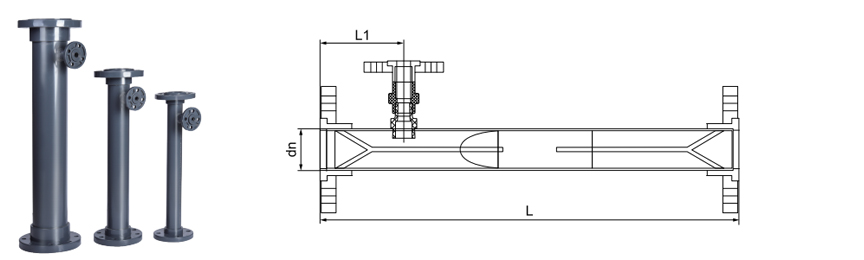

dn	DN	L	L1	Doseringsport (standard 1)	Flödeshastighet (m/s)	Flöde (m³/h)	Anslutningstyp
63	50	500	100	dn20	<1	<6,84	Fläns
75	65	600	100	dn20	<1	<11,88	Fläns
90	80	650	100	dn20	<1	<18.08	Fläns
110	100	700	110	dn20	<1	<28.08	Fläns
140	125	900	130	dn25	<1	<43,92	Fläns
160	150	1000	150	dn25	<1	<63,36	Fläns
225	200	1300	190	dn32	<1	<108	Fläns
280	250	1500	220	dn32	<1	<180	Fläns
315	300	1600	240	dn32	<1	<262,8	Fläns
355	350	1700	260	dn32	<	<360	Fläns
400	400	2000	290	dn40	<1	<468	Fläns

SCH80 / DIN · SK TYP

UPVC / CPVC statisk mixer

Spiralelement · Passiv blandning · Inga rörliga delar

SCH80/DIN UPVC/CPVC SK-typ statisk mixer är en inline-blandningsenhet för korrosiva och högrena system. Den är byggd enligt ASTM SCH80 och DIN-standarder och använder fasta spiralformade element som delar, roterar och rekombinerar strömmar - vilket ger homogen blandning utan rörliga delar. SK-geometrin fungerar över laminära, övergångs- och turbulenta flödesregimer. Karosser är UPVC för allmän service eller CPVC för temperaturer upp till 93°C. Element matchar kroppsmaterial för full kemisk kompatibilitet. Tillämpningar inkluderar syrautspädning, ultrarent vattenblandning, pH-justering, polymerblandning och kemisk dosering.

DN15–DN200 Storlekar

PN10–PN16 Tryck

–20°C till 93°C CPVC-sortiment

SK spiralformad Element

Noll rörliga delar

Inga tätningar, lager eller roterande komponenter. Eliminerar slitage och underhållskostnader.

Fullständig homogenisering

Spiralformade element delar och rekombinerar flödet kontinuerligt över hela rörtvärsnittet.

Lågenergidrift

Optimerad elementgeometri minimerar tryckfallet samtidigt som blandningseffektiviteten bibehålls.

Kemisk tröghet

UPVC och CPVC motstår syror, baser och salter. CPVC hanterar 93°C kontinuerligt.

Tekniska specifikationer

Kropp UPVC · CPVC

Element UPVC · CPVC · PTFE

Elementtyp SK spiralformad · 4–6 per hus

Anslutningar Sockel · Flänsad · Gängad

Standarder ASTM D2467 · DIN 8061/8062

Prestandadata

Flödesregimer Laminär · Övergångsform · Turbulent

Elementets längd 1,5 × rör ID

Element per mixer 4 till 12 (anpassad)

Typiskt dP 0,2 – 1,0 bar

Fler element ökar blandningsintensiteten och tryckfallet. Rådfråga fabriken för dimensionering.

Användningsområden

Kemisk Syraspädning · pH-justering · Polymerblandning

Halvledare UPW-blandning · Kemisk blandning i våtbänk

Energi Elektrolyt · Etsmedel · Kylmedelskonditionering

Vatten Flockningsmedel · Desinfektionsmedel · Neutralisering

Pharma DI-vatten · CIP · Ingredienshomogenisering

Automotive Tillsats · Färg · Kylvätskeblandning

Installationsriktlinjer

Vilken orientering som helst. Flödespilen måste vara i linje med riktningen.
Tillåt 3–5 rördiametrar rakt uppströms.
Lösningsmedelssvets: använd korrekt primer och cement för material.
Flänsbultar: Dra åt jämnt till 15–20 Nm med helpackning.
Inspektera element för nedsmutsning eller skada under rutinunderhåll.

Driftsgränser

UPVC: max 60°C · CPVC: max 93°C · PTFE: max 120°C.
Inte för ångservice. Undvik snabba temperaturförändringar.
Fasta ämnen >5 volymprocent kräver fabriksgranskning.
Minsta Reynolds-nummer krävs för laminär blandning.
UV-exponering: använd stabiliserat harts eller applicera skyddande beläggning.

Vanliga frågor

Hur många element behöver jag?

Laminärt flöde kräver 6–12 element. Turbulent flöde behöver 4–6. Vätskor med hög viskositet behöver mer. Ange dina flödes- och viskositetsdata för en anpassad rekommendation.

Vilket tryckfall kan jag förvänta mig?

Typiskt 0,2–1,0 bar beroende på flöde, viskositet och elementantal. Använd vårt dimensioneringsverktyg eller kontakta oss med dina processförhållanden för en noggrann beräkning.

Klarar den slipande vätskor?

Måttliga fasta ämnen är acceptabla. Slipmedel påskyndar slitaget. För sådana fall rekommenderas CPVC med PTFE-element. För >5 % torrsubstans, kontakta oss för slitagedata och materialalternativ.

Hur rengör man om det är smutsigt?

Spola med kompatibelt lösningsmedel för lätt nedsmutsning. För kraftig uppbyggnad, demontera och rengör de spiralformade elementen mekaniskt. Regelbunden inspektion förhindrar överdriven ackumulering.

Företag

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC SK Typ statisk blandare För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC SK Typ statisk blandare För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg

Nybörjare

Var används SCH 80 UPVC-rör i industriella och kommersiell...
Jul 30,2026
Kemiska processorer, vattenreningsoperatörer och industrianläggningar specificerar SCH 80 UPVC-rör varhelst ett rörsystem behöver hålla högre inre tryck och motstå aggressiv kemikalieexponering utan vikt...
Läs mer
Vad gör SCH 80 UPVC-rör till ett pålitligt val för högtryc...
Jul 23,2026
SCH 80 UPVC-röret är byggt med en tjockare vägg än SCH 40-röret med samma ytterdiameter, vilket höjer dess tryckklassificering och gör det till standarden för industrilinjer som transporterar frätande kemikalier, h...
Läs mer
Varför SCH 80 UPVC-rör används i stor utsträckning i indus...
Jul 16,2026
Väggtjocklek är den enda specifikationen som skiljer ett rör som är klassat för krävande industriellt tryck från ett rör som är avsett för lättare bostadsbruk. SCH 80 UPVC-rör sitter stadigt på den tunga...
Läs mer

Lämna ett meddelande

Strikt kvalitetskontroll

ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.
Precisionsprestandatestning

På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC SK Typ statisk blandare Branschkunskap

Prestandajämförelse och tillämpliga miljöskillnader av UPVC och CPVC statiska blandare

Statiska blandare (SK-typ) används ofta inom kemiska, vattenbehandlings- och industriområden med hög renhet, och materialvalet (UPVC eller CPVC) påverkar direkt dess korrosionsbeständighet, temperaturbeständighet och livslängd. Följande är en prestandajämförelse av de två materialen och en analys av typiska industritillämpningar:

1. Jämförelse av kemisk resistens
UPVC (oplastiserad polyvinylklorid):
Den har utmärkt motståndskraft mot syra-, alkali- och saltlösningar (som saltsyra, svavelsyra, natriumhypoklorit, etc.), men korroderas lätt av vissa organiska lösningsmedel (som ketoner och aromatiska kolväten).

Tillämpliga branscher:
Industriell vattenbehandling (kylvatten, cirkulerande vatten för att justera pH).
Dricksvatten: används för klorering och blandning av flockningsmedel, i enlighet med hygienstandarder.
Industriellt avloppsvatten: neutralisera surt/alkaliskt avloppsvatten.

CPVC (klorerad polyvinylklorid):
Genom kloreringsbehandling förbättras kemikalieresistensen, och den tål högre koncentrationer av syror och alkalier och vissa organiska lösningsmedel (som låga koncentrationer av alkoholer).

Tillämpliga branscher:
Elektronisk halvledare: Blandad leverans av kemikalier med hög renhet (såsom etslösning).
Medicin: Frätande mediumbehandling vid framställning av flytande medicin.
Fotovoltaiskt: Syra rengöringsvätskeblandningssystem.

2. Skillnad i temperaturmotstånd
UPVC:
Långtidstillämplig temperatur ≤60°C, kortvarig topp 80°C, lämplig för normala temperaturförhållanden.

Typiska scenarier:
Säkert dricksvatten: Normal temperatur dosering och blandning.
Metallurgi: Förbehandling av lågtemperaturbetningsavfallsvätska.

CPVC:
Långtidstemperaturbeständighet upp till 90°C, korttidstolerans 110°C, lämplig för högtemperaturmedia.

Typiska scenarier:
Kärnkraftverk: Blandning av kemiska tillsatser i högtemperaturkylvattensystem.
Högtemperatursektion av industriellt avloppsvatten: såsom homogeniseringsbehandling av varm syra och alkalisk avfallsvätska.

3. Mekanisk styrka och livslängd
UPVC:
Låg kostnad, men svag slagtålighet, lämplig för lågtrycks, icke-mekaniska vibrationsmiljöer (som vattenanläggningars doseringssystem).

CPVC:
Högre styvhet och krypmotstånd, lämplig för högtrycks- eller vibrationsförhållanden (som högtrycksledningar för kemikalietillförsel i halvledaranläggningar).

4. Branschvalsrekommendationer
Fält där UPVC är att föredra:
Vattenbehandling vid rumstemperatur och med svag korrosion (som dricksvatten, industriellt cirkulerande vatten) och förbehandling av metallurgiskt avloppsvatten.
Fält där CPVC måste användas:
Hög temperatur (som kylsystem för kärnkraftverk), hög korrosion (som halvledaretsningslösningar) och blandning av organiskt lösningsmedel (som farmaceutisk intermediär syntes).
