{config.cms_name} Hem / Produkt / UPVC/CPVC -beslag / Upvc/cpvc tee
Zheyi Pipeline (Wuhan) Co., Ltd.
specialtillverkad Upvc/cpvc tee För livsmedelsindustrin/fordon/elektronisk
Upvc/cpvc tee

Upvc/cpvc tee

TEE UPVC/CPVC är en högpresterande rör som passar allmänt som används i VVS, kemisk och konstruktion. Tillverkade av premium UPVC (icke-plastiserad polyvinylklorid) eller CPVC-material (klorerad polyvinylklorid), dessa T-formade anslutningar har korrosionsbeständighet och resistens mot åldrande, vilket säkerställer långvarig hållbarhet.

Utformningen av TEE UPVC/CPVC ger en effektiv anslutning av tre rör, vilket underlättar distraktionen av flödet eller kombinerar och anpassar sig till olika rörledningar. Dess enkla installation, vanligtvis med limanslutning, ger allvarlig tätning och minimerar riskerna för läckage. $ Dollar

Kontakta oss
  • Upvc/cpvc tee
Tidigare：UPVC/CPVC 90 ° Lokot
Nästa：Ingen nästa produkt

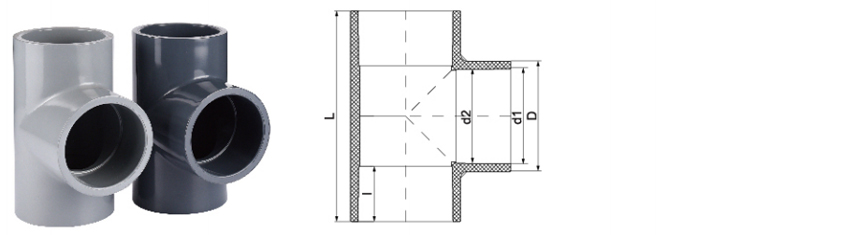

parameter ansökan Tekniska standarder

  • Storlek/nom.

    Thumbovn20

    Inchn25

    Inchn32

    Thumbovn40

    D....n50

    Dn63

    Dn75

    Dn90

    Dn110

    DN140

    DN160

    DN225

    DN280

    DN315

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (1/2 ")

    (3/4 ")

    (1 ")

    (1-1/4 ")

    (1-1/2 ")

    (2 ")

    (2-1/2 ")

    (3 ")

    (4 ")

    (5 ")

    (6 ")

    (8 ")

    (10 ")

    (12 ")

    Dekanus


    D1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    140.5

    160.5

    226.25

    281.45

    316.85

    D2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    140.2

    160.2

    225.05

    280.05

    315.05

    UPVC

    D

    26.5

    32

    39.6

    49

    60

    74.6

    88

    104

    127

    161

    185

    259.4

    312

    345

    L

    56

    67

    80

    97

    117

    144

    168

    198

    238

    300

    340

    482

    590

    650

    Jag

    16

    19

    22

    26

    31

    38

    44

    51

    61

    76

    86

    119

    146

    164

    Cpvc

    D

    26.5

    32

    41

    50.2

    62.8

    79

    91

    108.6

    132.4

    164.4

    188.6

    259.4

    312

    345

    L

    58

    68

    84

    101

    122

    150

    174

    205

    246

    312

    356

    482

    590

    650

    Jag

    16.5

    19

    22.5

    26.5

    31.5

    38

    44

    51.5

    61.5

    76.5

    86.5

    119

    146

    164

    ANSI

    D1

    21.51

    26.87

    33.62

    42.4

    48.54

    60.65

    79.39

    89.31

    114.81

    141.81

    168.81

    219.8

    273.81

    324.61

    D2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.21

    141.11

    168

    218.8

    272.67

    323.47

    D

    29.5

    35

    43.5

    53.2

    60

    72.8

    88

    108

    132

    164

    191

    246

    306

    360

    L

    70

    82

    96

    112

    126

    144

    172

    204

    245

    310

    340

    440

    556

    656

    Jag

    22.2

    25.5

    28.6

    32.8

    36

    39

    46

    52

    60

    70

    79.5

    104

    128

    153

    Jacka

    D1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    140.22

    165.16

    216.68

    267.21

    318.66

    D2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    139.01

    163.9

    214.6

    264.88

    315.88

    D

    29.5

    35

    43.5

    53.2

    60

    72.8

    88

    108

    132

    164

    191

    246

    306

    360

    L

    70

    82

    96

    112

    126

    144

    172

    204

    245

    310

    340

    440

    556

    656

    Jag är $ dollar

    22.2

    25.5

    28.6

    32.8

    36

    39

    46

    52

    60

    70

    79.5

    104

    128

    153

Высокопроизводительный тройник SCH80/DIN из НПВХ/ХПВХ для промышленного применения

Наш тройник SCH80/DIN из НПВХ/ХПВХ разработан для применения в сложных условиях на предприятиях пищевой промышленности, в автомобильной промышленности и в чистых помещениях для электронного оборудования . Этот фитинг премиум-класса обеспечивает исключительную химическую стойкость и долговечность, полностью соответствуя строгим отраслевым стандартам.

Этот тройник промышленного класса сочетает в себе превосходные свойства материалов НПВХ (непластифицированный поливинилхлорид) и ХПВХ (хлорированный поливинилхлорид) с номинальным давлением SCH80/DIN. Разработан для прецизионных систем подачи жидкостей, где критически важны контроль загрязнений и химическая стойкость.

Основные характеристики и преимущества

  • Соответствует требованиям к пищевым продуктам — Безопасен для использования в производстве напитков и пищевых продуктов
  • Отличная химическая стойкость — Выдерживает воздействие кислот, щелочей и промышленных растворителей
  • Высокотемпературные характеристики — Версия из ХПВХ сохраняет целостность при температуре до 93°C (200°F)
  • Устойчив к коррозии — Идеально подходит для агрессивных химических сред
  • Гладкая внутренняя поверхность — Минимизирует перепад давления и предотвращает накопление частиц
  • Негорючесть — Соответствует стандарту UL94 V-0 для предприятий электронного производства

Технические характеристики Характеристики

Параметр Версия из ПВХ Версия из ХПВХ
Номинальное давление SCH80 (230 фунтов на кв. дюйм при 73°F) SCH80 (230 фунтов на кв. дюйм при 73°F)
Диапазон температур От -18°C до 60°C (от 0°F до 140°F) От -18°C до 93°C (от 0°F до 200°F)
Стандарты DIN 8061, DIN 8063, ASTM D1784, FDA CFR 21
Цвет Натуральный (полупрозрачный белый) Светло-желтый
Тип соединения Сварка враструб (клеевое соединение)

Промышленное применение

Этот универсальный тройник выполняет критически важные функции в различных отраслях промышленности:

Производство продуктов питания и напитков

  • Линии транспортировки молочных продуктов
  • Производство соков и безалкогольных напитков
  • Трубопроводные системы пивоваренных и ликероводочных заводов
  • Санитарно-технические процессы Соединения

Автомобилестроение

  • Сантехника окрасочных камер
  • Гальванические линии и линии обработки поверхностей
  • Системы перекачки охлаждающих жидкостей и жидкостей
  • Соединения для очистных сооружений

Электроника и полупроводники

  • Распределение сверхчистой воды
  • Системы подачи химикатов в чистых помещениях
  • Сети для отвода кислых отходов
  • Линии возврата деионизированной воды

Почему выбирают наши промышленные тройники?

В отличие от стандартных фитингов из ПВХ, наш тройник SCH80/DIN UPVC/CPVC отличается:

  • Точечное литье для идеального совмещения в критически важных Системы
  • Стабильная толщина стенки , превосходящая отраслевые стандарты
  • Состав материала, сертифицированный независимой организацией
  • Взаимозаменяемость с основными международными трубопроводными системами
  • Увеличенная на 30% глубина раструба для повышения прочности сварных соединений

Совместимые системы

Наши тройники разработаны для безупречной работы со следующими системами:

  • Трубопроводными системами UPVC/CPVC SCH80
  • Трубопроводными сетями стандарта DIN
  • Промышленными технологическими водопроводными системами
  • Системами, требующими химической стойкости
  • Установками для транспортировки высокочистых жидкостей

Для получения информации о специальных размерах или индивидуальных конфигурациях, пожалуйста, свяжитесь с нашей технической службой. Требования к промышленным системам ПВХ-труб .

Rekommenderade produkter
Företag
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina Upvc/cpvc tee För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad Upvc/cpvc tee För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 sv
  • nationellt högteknologiskt företag
  • Certifikat
  • Certifikat
Nybörjare
Lämna ett meddelande
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Strikt kvalitetskontroll

    ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

    Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Precisionsprestandatestning
    På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

    ● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
    ● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
    ● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
    ● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
    ● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

Upvc/cpvc tee Branschkunskap

UPVC/CPVC TEE Руководство по выбору: рейтинг давления, стандарты размера и отраслевые приложения

UPVC (непластифицированный поливинилхлорид) и CPVC (хлорированный поливинилхлорид) являются ключевыми разъемами в трубопроводной системе в таких отраслях, как химическая обработка, энергетика и высококачественное производство. Правильный отбор требует всестороннего рассмотрения рейтинга давления, стандартов размера, коррозионной стойкости и отраслевых требований. Ниже приведен анализ ключевых факторов отбора и типичных отраслевых приложений:

1. Рейтинг давления и толерантность к температуре
UPVC: применимо к 0-60 ° C, сопротивление давлению обычно составляет 150-200 фунтов на квадратный дюйм (в зависимости от толщины стенки), подходит для нормальной температуры и среды низкого давления.
CPVC: температурная устойчивость может достигать 90-100 ° C, сопротивление давлению составляет 100-400 фунтов на кв.

2. Стандарт размера
Номинальный диаметр (DN): общие размеры являются DN15-DN300, которые должны соответствовать стандартам трубопроводов (например, ISO, ANSI).

Толщина стены (график):
График 40: Общее назначение, подходящее для большинства сценариев низкого давления (таких как питьевая вода, промышленная водопроводная обработка).
График 80: сопротивление высокого давления, используемое в среде высокого спроса, таких как химическая промышленность и атомные электростанции.

3. Отражные точки применения и отбора отраслевых точек
(1) Безопасная питьевая вода
Применение: муниципальное водоснабжение, система сантехники домохозяйства.
Ключ выбора: должен соответствовать сертификации NSF/ANSI 61, чтобы гарантировать, что материал нетоксичен, обычно выбирается график 40 UPVC.

(2) Металлургия
Применение: линия маринованного охлаждения, система коррозийного среднего транспорта.
Ключ отбора: должен быть устойчив к сильной кислоте (такой как серная кислота, соляная кислота), предпочтительно график CPVC 80, чтобы обеспечить долгосрочную устойчивость к химической коррозии.

(3) фотоэлектрический
Применение: Система циркуляции охлаждения солнечной панели, транспортировка чистой воды.
Ключ отбора: UPVC должен добавить стабилизатор антиультравиолета (УФ), чтобы предотвратить старение, вызванное долгосрочным воздействием солнечного света.

(4) Промышленность по атомной энергетике
Применение: трубопроводы по обработке ядерных отходов, системы вспомогательного охлаждения.
Ключ на выборе: материал должен иметь высокую толерантность к излучениям, CPVC должен соответствовать стандартам ASTM D1784 и проходить строгие испытания на сопротивление давлению.

(5) Электронный полупроводник
Применение: Ультрапирная вода (UPW), система химического распределения высокой чистоты.
Ключ выбора: необходимо использовать ультра-высокую чистоту UPVC/CPVC, а внутренняя стена должна быть электролитически отполирована, чтобы избежать осаждения частиц и загрязнения среды.

(6) Медицинская промышленность
Применение: фармацевтическая система чистой воды, стерильная жидкость.
Ключ выбора: должен соответствовать сертификации FDA, CPVC может противостоять высокотемпературной стерилизации (121 ° C), чтобы обеспечить отсутствие роста бактерий.

(7) Очистка промышленной воды
Применение: обратный осмос (RO), смягченная водная система, циркулирующая охлаждающая вода.
Ключ отбора: UPVC является устойчивым к хлору и устойчивым к окислению и подходит для Приложения 40 или 80, в зависимости от давления системы.

(8) Промышленные сточные воды
Применение: сброс сточных вод, содержащий коррозийные химические вещества, систему нейтрализации кислотной базы.
Ключ отбора: CPVC является устойчивым к кислотно-основным, органическим растворителем, и его нелегко ухудшаться после долгосрочного использования.

(9) питьевая вода
Применение: Распределение холодной и горячей воды в зданиях, система прямой питьевой воды.
Ключ отбора: он должен соответствовать региональным стандартам сертификации (например, WRAS UK, KTW Germany), чтобы обеспечить долгосрочное безопасное использование.

4. Соображения отбора
Химическая совместимость: различные среды (такие как кислоты, щелочи, растворители) оказывают различное влияние на UPVC/CPVC, и на стандарт ASTM F439 должен быть указан.
Метод соединения:
Растворитель цемент: подходит для постоянного соединения, хорошее герметизация.
Фланец: Легко разбирать и поддерживать, подходит для промышленных систем.
Резьба: используется для небольших труб, но внимание должно быть уделено запечатыванию.
Требования к сертификации: индустрия ядерной энергетики требует ASME NQA-1, полупроводниковая промышленность требует полу F57, а фармацевтическая промышленность требует сертификации FDA.
