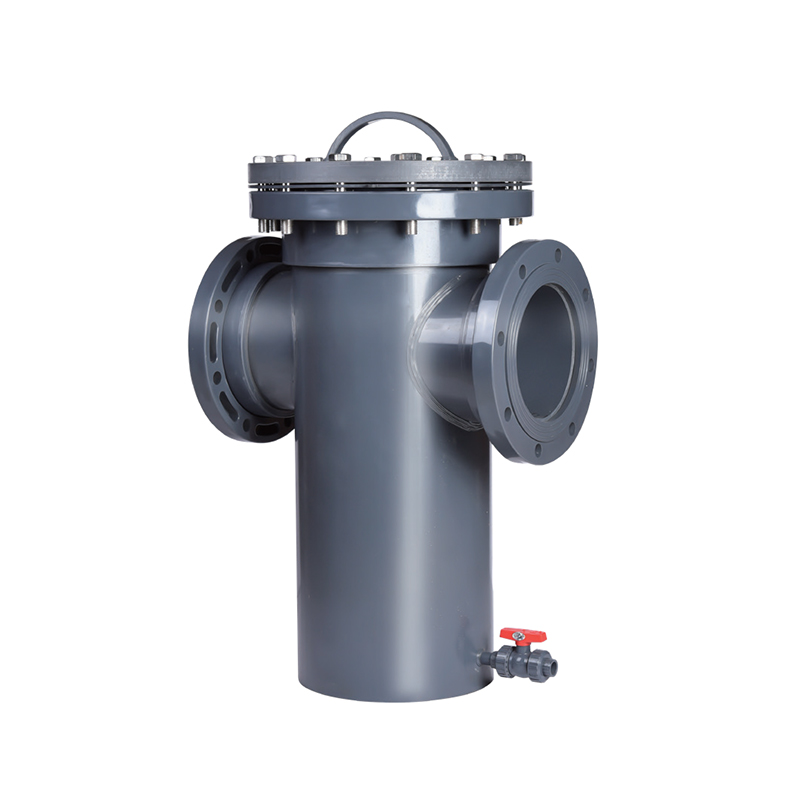

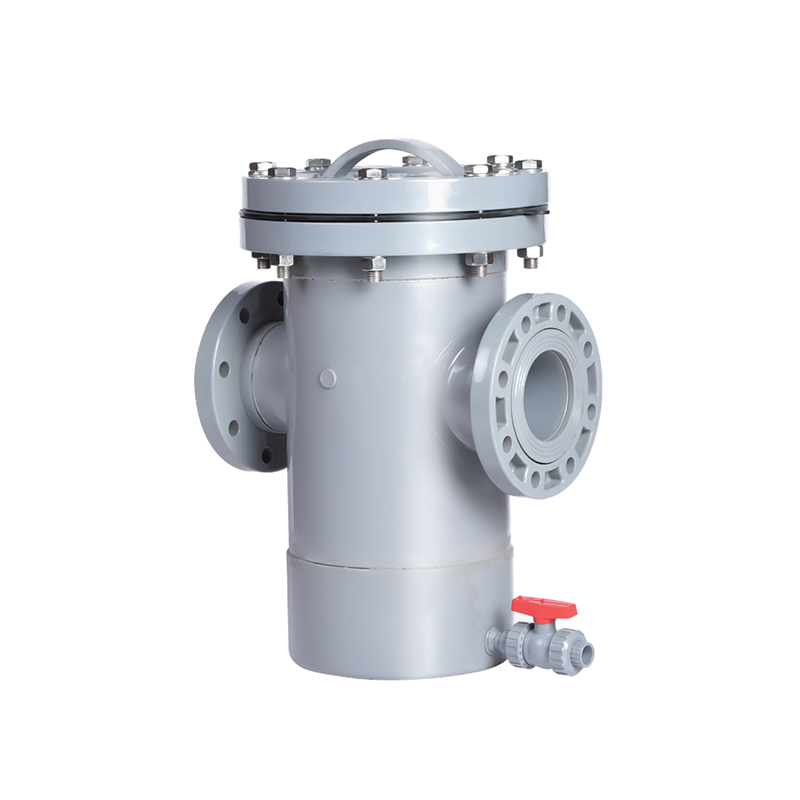

SCH8O/DIN UPVC/CPVC Korgfilter

UPVC/CPVC-korgfiltret är en högeffektiv filtreringsanordning som ofta används inom vattenbehandling, kemisk bearbetning, livsmedel och andra industriområden. Dess unika design tar effektivt bort orenheter och fasta partiklar från vätskor, vilket säkerställer normal drift av systemet.

Filtret har filterskärmar i flera lager, vilket gör att användarna kan välja olika filtreringsnoggrannheter baserat på faktiska behov, vilket förbättrar filtreringseffektiviteten och förlänger utrustningens livslängd. Underhåll och rengöring är enkla, eftersom användarna bara behöver ta bort filterkorgen med jämna mellanrum för rengöring, vilket minskar underhållskostnaderna och arbetsbelastningen.

Kontakta oss

Tidigare：UPVC/CPVC pneumatisk kulventil
Nästa：SCH8O/DIN UPVC/CPVC SK Typ statisk blandare

parameter ansökan Tekniska standarder

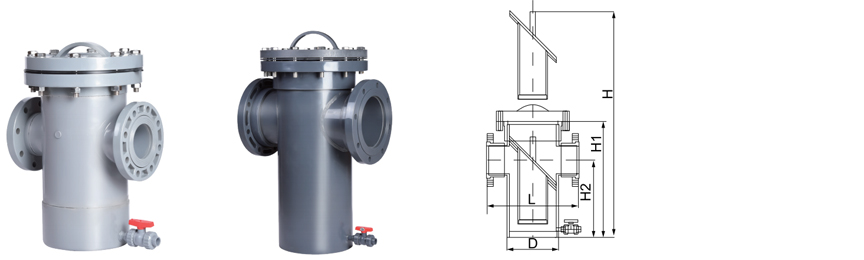

dn	DN	L	H	H1	D	Dränera
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE SIL

UPVC / CPVC korgfilter

Avtagbar korg · Perforerad eller mesh · Snabböppningsbar lock

SCH80/DIN UPVC/CPVC-korgfiltret är en inline-sil designad för att avlägsna suspenderade fasta ämnen från frätande och högrena vätskeströmmar. Tillverkat enligt ASTM SCH80 och DIN-standarder, använder detta filter en löstagbar perforerad eller nätkorg som fångar upp partiklar samtidigt som det tillåter kontinuerligt flöde. Korgen är åtkomlig via ett snabbt öppningsbart lock, vilket möjliggör snabb rengöring eller utbyte utan att demontera rörledningen. Filterkroppen finns i UPVC för allmän kemisk service och CPVC för förhöjda temperaturer upp till 93°C. Korgen kan specificeras i matchande termoplast- eller metallmaterial beroende på applikation. Detta filter används ofta för att skydda nedströmspumpar, ventiler och instrumentering från nötningsskador och nedsmutsning.

DN25–DN200 Storleksintervall

PN10–PN16 Tryckklassificering

–20°C till 93°C CPVC-sortiment

Korgtyp Perforerad / mesh

Avtagbar korg

Extrahera och rengör utan att ta bort filterkroppen från rörledningen, vilket minskar underhållsstopptiden.

Kemisk beständighet

UPVC- och CPVC-kroppar motstår syror, baser och salter. CPVC utökar service till 93°C.

Lågt tryckfall

Stor öppen korgarea minimerar flödesbegränsning, minskar pumpenergin samtidigt som partikelfångningen bibehålls.

Mångsidig filtrering

Perforerade korgar för grov silning eller nätkorgar för finfiltrering. Anpassade storlekar tillgängliga.

Konstruktion

Kropp UPVC · CPVC

Korg UPVC · CPVC · SS304 · SS316

Täcktätning EPDM · FKM · PTFE

Anslutningar Sockel · Flänsad · Gängad

Filtrering

Perforerad 0,5–10 mm hål

Mesh 20–200 mesh

Anpassad Slitsad · Kiltråd

Korg volume 0,5–15 L (storleksberoende)

Standarder

ASTM D2467 (SCH80)

DIN 8061/8062

Tryck PN10–PN16

Temperatur UPVC 60°C · CPVC 93°C

Applikationsscenarier

01 Kemisk Skyddar pumpar från avlagringar och skräp i syraöverföringsledningar

02 Halvledare UPW-polering och partikelborttagning i våta bänkar

03 Energi Kylvätskefiltrering och elektrolytfiltrering i batteriproduktion

04 Vatten Avloppsvattenscreening och RO-förbehandling

05 Pharma DI vatten och CIP slingskydd

06 Automotive Filtrering av färg, kylvätska och delar som tvättar

Installationsriktlinjer

Installera med korgkammaren vänd nedåt eller horisontellt. Flödespilen måste passa in.
Lämna tillräckligt med utrymme för att ta bort korgen. Minsta spelrum är lika med korgens längd.
Använd primer och cement specifik för UPVC eller CPVC för lösningsmedelssvetsanslutningar.
Flänsbultar: använd helmantelpackningar. Vrid jämnt till 15–20 Nm i korsmönster.
Inspektera korgen för skador före installation. Se till att det sitter ordentligt i huset.

Kritiska gränser

Temperatur: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Överskrid inte märktrycket. Differenstrycket ökar när korgen laddas.
Övervaka tryckfallet. Rengör korgen när dP överstiger 0,5 bar.
Verifiera korgens materialkompatibilitet med processkemi.
Använd UV-stabiliserat harts eller skyddande beläggning för utomhusinstallationer.

Vanliga frågor

Hur ofta ska jag rengöra korgen?

Rengöringsfrekvensen beror på laddning av fasta ämnen och flödeshastighet. Övervaka tryckskillnaden över filtret. När differenstrycket når 0,3–0,5 bar över renvärdet ska korgen tas bort och rengöras. I applikationer med hög torrhalt kan daglig inspektion krävas.

Vad är skillnaden mellan perforerade och nätkorgar?

Perforerade korgar har borrade hål och används för grov silning (2–10 mm). Mesh-korgar använder vävt trådtyg och ger finare filtrering (20–200 mesh). Mesh-korgar erbjuder högre filtreringseffektivitet men har högre tryckfall. Valet beror på partikelstorlek och tillåten tryckförlust.

Kan korgen bytas ut mot en annan typ senare?

Ja, korgen är utbytbar. Du kan växla mellan perforerade och nätkorgar när processkraven ändras. Se till att ersättningskorgen har samma övergripande dimensioner och tätningsyta för att bibehålla korrekt passform och filtreringsprestanda.

Vad händer om korgen blir helt igensatt?

En helt igensatt korg gör att tryckfallet stiger snabbt. Filterkroppen inkluderar en bypass- eller tryckavlastningsmekanism i vissa konfigurationer. Men kontinuerlig drift under hög dP kan skada korgen eller orsaka svält i flödet. Regelbunden övervakning och rengöring rekommenderas för att förhindra detta tillstånd.

Företag

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Korgfilter För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC Korgfilter För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg

Nybörjare

Var används SCH 80 UPVC-rör i industriella och kommersiell...
Jul 30,2026
Kemiska processorer, vattenreningsoperatörer och industrianläggningar specificerar SCH 80 UPVC-rör varhelst ett rörsystem behöver hålla högre inre tryck och motstå aggressiv kemikalieexponering utan vikt...
Läs mer
Vad gör SCH 80 UPVC-rör till ett pålitligt val för högtryc...
Jul 23,2026
SCH 80 UPVC-röret är byggt med en tjockare vägg än SCH 40-röret med samma ytterdiameter, vilket höjer dess tryckklassificering och gör det till standarden för industrilinjer som transporterar frätande kemikalier, h...
Läs mer
Varför SCH 80 UPVC-rör används i stor utsträckning i indus...
Jul 16,2026
Väggtjocklek är den enda specifikationen som skiljer ett rör som är klassat för krävande industriellt tryck från ett rör som är avsett för lättare bostadsbruk. SCH 80 UPVC-rör sitter stadigt på den tunga...
Läs mer

Lämna ett meddelande

Strikt kvalitetskontroll

ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.
Precisionsprestandatestning

På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC Korgfilter Branschkunskap

Nyckelrollen för UPVC/CPVC korgfilter inom galvanisering och kemisk avloppsvattenrening

UPVC (oplasticerad polyvinylklorid) och CPVC (klorerad polyvinylklorid) korgfilter spelar en viktig roll vid elektroplätering, kemisk avloppsvattenrening och flera viktiga industriella områden på grund av deras utmärkta korrosionsbeständighet, höga mekaniska hållfasthet och kostnadseffektivitet. Följande är dess kärntillämpningsscenarier och värdeanalys:

1. Galvaniseringsindustrin: effektiv filtrering av tungmetallavloppsvatten
Galvanisering av avloppsvatten innehåller höga koncentrationer av tungmetaller (som krom, nickel, koppar, etc.). UPVC/CPVC-korgfilter kan motstå stark syra (som svavelsyra, saltsyra) och starka alkaliska miljöer, effektivt fånga upp suspenderade partiklar och föroreningar i pläteringslösningar, säkerställa en stabil drift av avloppsvattenreningssystemet och skydda efterföljande membranseparation eller jonbytesutrustning.

2. Kemisk avloppsvattenrening: korrosionsbeständighet och lång livslängd
Kemiskt avloppsvatten har komplexa komponenter (som organiska lösningsmedel och starka oxidanter). CPVC-material fungerar bra i höga temperaturer (upp till 90°C) och korrosiva media. De är lämpliga för förbehandling inom bekämpningsmedel, färgämne, petrokemisk och andra industrier för att minska risken för blockering av rör och pumpar.

3. Branschöverskridande nyckelapplikationer
Solcell: Filtrera kiselpulver och kemikalierester i etsvätska för att säkerställa renheten i solcellsproduktionen.
Elektronisk halvledare: Ta bort partiklar i ultrarent vattenberedning för att förhindra kontaminering av wafer.
Kärnkraft: Används för partikelkontroll i kylvattensystem, strålningsbeständig modifierad UPVC uppfyller särskilda säkerhetsstandarder.
Metallurgi: Filtrera metalloxider i betningsvatten för att återvinna värdefulla komponenter.
Medicin: Säkerställ att mikroorganismer och partiklar uppfyller standarder i farmaceutiskt renat vattensystem.
Industriell vattenbehandling: Skydda pannor och kyltorn från avlagringar och korrosion.
Dricksvatten: UPVC-filter tar bort slam och rost i kommunal vattenförbehandling och uppfyller hygienkrav.

4. Sammanfattning av kärnfördelarna
Korrosionsbeständighet: Anpassar sig till extrema miljöer med ett pH på 0-14, och har en livslängd som vida överstiger metallfilters.
Lätt och lätt att underhålla: Plastmaterial är lätt att installera och filterkorgen kan snabbt tas isär och rengöras.
Kostnadseffektivitet: I scenarier med surt avloppsvatten har det en större prisfördel än filter i rostfritt stål.
