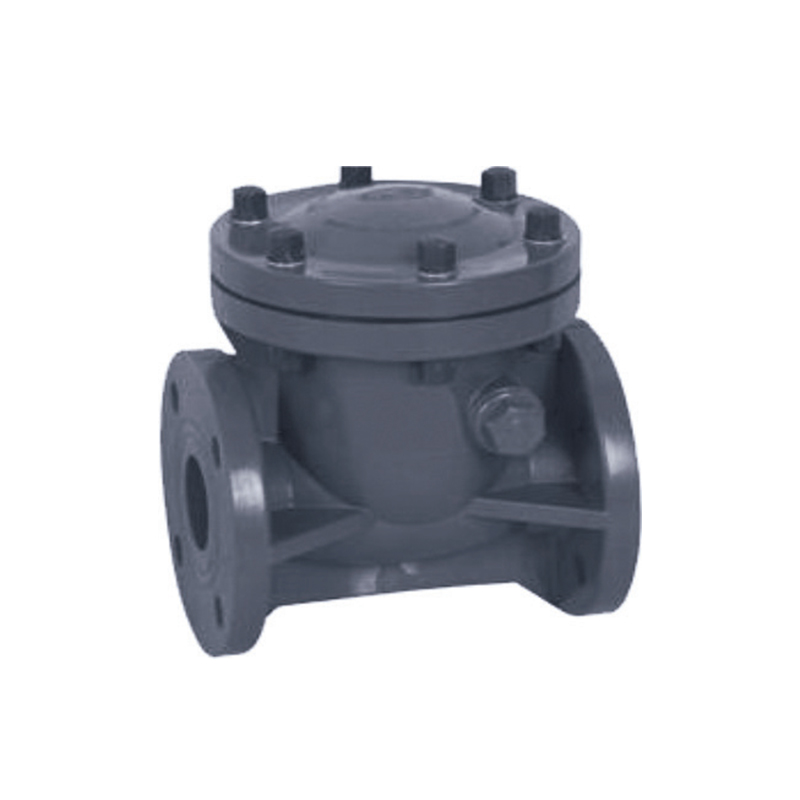

SCH8O/DIN UPVC/CPVC svängbackventil

UPVC/CPVC-svängbackventilen är en högeffektiv vätskekontrollanordning som används i stor utsträckning vid vattenbehandling, kemisk bearbetning och jordbruksbevattning. Dess design gör det möjligt för vätska att flöda fritt i en riktning samtidigt som den stängs automatiskt under omvänt flöde, vilket effektivt förhindrar mediumåterflöde och säkerställer säkerheten för rörledningssystemet.

UPVC/CPVC svängbackventilen har en kompakt struktur, lätt design och enkel installation och underhåll. Dess höghållfasta ventilhus säkerställer stabilitet och hållbarhet under högtrycksmiljöer.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC SK Typ statisk blandare
Nästa：SCH8O/DIN UPVC/CPVC Kulbottenventil

parameter ansökan Tekniska standarder

STORLEK/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Arbetstryck (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · FJÄDERASSISTERAD

UPVC / CPVC svängbackventil

Non-retur · Svängskiva · Horisontell eller vertikal

SCH80/DIN UPVC/CPVC svängbackventilen är en kontrollanordning för backflöde som är konstruerad för korrosiva och rena vätskesystem. Tillverkad enligt ASTM SCH80 och DIN-standarder, använder denna ventil en fjäderassisterad skiva som svänger på ett gångjärnsstift för att tillåta flöde framåt och stänger automatiskt när flödet vänder. Svängskivans design ger ett lågt tryckfall och är lämplig för applikationer med varierande flödeshastigheter. Ventilhuset finns i UPVC för allmän kemisk service och CPVC för applikationer med förhöjd temperatur upp till 93°C. Den fjädrande tätningen, tillgänglig i EPDM, FKM eller PTFE, säkerställer läckagetät avstängning när omvänt flöde inträffar.

DN15–DN200

Storlekserbjudande

PN10–PN16

Tryckklass

–20°C till 93°C

CPVC temperatur

Svängskiva

Kontrollera mekanismen

Fjäderstödd skiva

Snabb stängningsrespons förhindrar omvänt flöde. Fjäderkraft kalibrerad för positiv säte även vid låga framåthastigheter.

Kemisk och termisk beständighet

UPVC och CPVC motstår syror, baser och salter. CPVC utökar service till 93°C. Skiv- och tätningsmaterial valbara för specifik kemi.

Lågt tryckfall

Strömlinjeformad svängskivbana minimerar flödesbegränsningar, minskar energiförbrukningen och bibehåller linjens effektivitet.

Horisontell eller vertikal installation

Flexibel orientering för nya eller eftermonterade rörsystem. Vertikal installation kräver flödesriktning uppåt.

Konstruktion

Kropp UPVC · CPVC

skiva Solid UPVC · PTFE · SS304/316

Sigill EPDM · FKM · PTFE

Vår SS304 · SS316 (belagd)

Anslutning

Uttag Lösningsmedelscement · DIN/ANSI

Gängad NPT · BSPT

Flänsad DIN PN10/PN16 · ANSI 150

Standarder ASTM D2467 · DIN 8061/8062 · ISO 16137

Val av tätning

EPDM Vatten, milda syror · Upp till 80°C

FKM Oljor, kolväten · Upp till 90°C

PTFE Aggressiva kemikalier · Upp till 93°C

Verifiera kompatibilitet med processkemi och temperatur.

Applikation Landskap

Kemi & Metallurgi

Syraöverföring · Kaustikdosering · Betningslinjer

Elektronik och halvledare

Ultrarent vatten · CMP slurry · Kemikalieleverans

Energi & solceller

Batterielektrolyt · Soletsning · Kylvatten

Vattenbehandling

Avloppsvatten · RO permeat · Avsaltning

Läkemedel och livsmedel

DI vatten · CIP retur · Sanitetsledningar

Fordon & Allmänt

Delartvätt · Färgcirkulation · Kylslingor

Installationsriktlinjer

Orientering: Flödespilen måste vara i linje med framåtriktad flödesriktning. Horisontella linjer använder gravitationsassisterad stängning. Vertikala linjer kräver uppåtgående flöde.
Raka rör: Minst 5 diametrar uppströms och 3 diametrar nedströms för stabil flödesprofil.
Lösningsmedelssvetsning: Använd primer och cement specifik för UPVC eller CPVC. Tillåt full härdningstid.
Gängad joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspektion: Inspektera regelbundet tätning och skiva för slitage eller kemiska angrepp.

Kritiska begränsningar

Temperatur: UPVC max 60°C · CPVC max 93°C · Överskrid inte tätningsklass.
Ej klassad för steam service. Undvik snabb termisk cykling och tryckstötar.
Ej avsedd för gasformiga medier — endast avsedd för flytande användning.
Vår corrosion: Verify spring alloy compatibility with process chemistry.
Slipmedel: Högt innehåll av fasta ämnen kan skada skivor och tätningsytor.
UV-skydd: Förvara och installera borta från direkt solljus eller applicera UV-beläggning.

Vanliga frågor

Hur skiljer sig en svängbackventil från en kulbackventil?

En svängbackventil använder en gångjärnsförsedd skiva som svänger öppen med framåtflöde och stänger av gravitation eller fjäderkraft när flödet vänder. Den ger lägre tryckfall och är lämplig för större rörstorlekar. En kulbackventil använder en fjäderbelastad kula som sitter mot en tätning, vilket ger snabbare stängningssvar och bättre tätning vid låga flödeshastigheter.

Kan denna ventil installeras i en vertikal linje?

Ja, svängbackventilen kan installeras i vertikala rör med uppåtgående flödesriktning. Den fjäderstödda skivan säkerställer positiv stängning även i vertikala installationer. Horisontell installation stöds också och är den vanligaste konfigurationen.

Vad orsakar pladder och hur kan det lösas?

Chattring uppstår vanligtvis när flödeshastigheten är för låg, vilket gör att skivan svänger. Detta kan lösas genom att öka flödet, installera en lättare fjäder eller välja en ventil med lägre spricktryck. Pulserande flöde från kolvpumpar kan också orsaka pladder.

Hur väljer jag rätt fjäderkraft för mitt system?

Val av fjäderkraft beror på systemets flödeshastighet och mottryck. Standardfjädrar passar de flesta applikationer. För system med lågt flöde kan en lättare fjäder krävas för att skivan ska kunna öppnas helt. För system med högt mottryck säkerställer en starkare fjäder positiv stängning. Se tillverkarens fjädervalstabell för specifik dimensionering.

Företag

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC svängbackventil För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC svängbackventil För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg

Nybörjare

Double Containers Depart for South America – ZHEYI Group E...
Aug 31,2026
Recently, ZHEYI Group successfully completed the shipment of two full containers, both loaded and dispatched simultaneously, setting sail for the South American market. This milestone marks another step forward in our...
Läs mer
Future Trends in CPVC Piping Systems: What Industrial Buye...
Aug 26,2026
Future trends in CPVC piping systems are not only about the pipe itself. They are about system-level specification: better high-temperature compound data, automation-ready valves, tighter global standards, and clos...
Läs mer
Injection Molding Process for CPVC Fittings: From Resin to...
Aug 20,2026
När en rörentreprenör öppnar en låda med CPVC-armbågar på en kemisk fabriks arbetsplats och ser några stycken med lite matta ytor eller svaga streck, är orsaken sällan råvaran. Det är nästan alltid processen som fo...
Läs mer

Lämna ett meddelande

Strikt kvalitetskontroll

ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.
Precisionsprestandatestning

På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC svängbackventil Branschkunskap

Hur man väljer rätt UPVC/CPVC svängbackventil ? Guide för nyckelparametrar och matchning av arbetsvillkor

UPVC (oplastiserad polyvinylklorid) och CPVC (klorerad polyvinylklorid) svängbackventil används ofta i många industrier på grund av deras utmärkta korrosionsbeständighet, lätta design och ekonomi. Korrekt val kräver omfattande överväganden av mediaegenskaper, arbetsförhållanden och ventilprestanda för att säkerställa en långsiktig stabil drift. Följande är viktiga urvalspunkter och typiska industriapplikationsanalyser:

1. Medietyp och kemisk kompatibilitet
UPVC/CPVC-material har god tolerans mot syror, alkalier, salter och olika frätande medier, men olika industrier har olika krav på mediarenhet och kemisk beständighet:
Säkert dricksvatten: Måste uppfylla NSF/ANSI 61-certifieringen för att säkerställa giftfri nederbörd.
Industriell vattenbehandling: Tillämplig på vattensystem som innehåller klor, flockningsmedel och andra kemiska medel.
Industriellt avloppsvatten: Stark korrosionsbeständighet, kan behandla avloppsvatten som innehåller syror, alkalier och tungmetaller.
Elektronisk halvledare: Media med ultrahög renhet krävs, och ventilens innervägg är slät och fri från fällningar.
Medicin: Uppfyll FDA-standarder för att undvika kontaminering av läkemedelsvatten eller vätskor med hög renhet.

2. Temperatur- och tryckområde
UPVC: Tillämplig temperatur 0°C~60°C, kortvarig temperaturbeständighet kan nå 65°C, lämplig för normala temperaturförhållanden (som dricksvattensystem).
CPVC: Högre temperaturbeständighet (-20°C~90°C), lämplig för högtemperaturvätskor (som kylmedel i solcellsindustrin eller syrabaserade cirkulationssystem inom metallurgi).
Trycknivån är vanligtvis PN10~PN16, som måste väljas i enlighet med systemets arbetstryck (såsom lågtrycksarbetsförhållandena för Nuclear Power-hjälpledningar).

3. Flödesegenskaper och ventilstorlek
Svängbackventilen förlitar sig på vätskekraft för att öppna och stänga automatiskt, och det lägsta öppnings- och stängningstrycket (vanligtvis 0,5~1 bar) måste garanteras för att undvika dålig tätning under lågtrycksförhållanden (såsom låghastighetsvattenflöde i industriell vattenbehandling).
Ventiler med stor diameter (DN50 och högre) är lämpliga för scenarier med högt flöde (som tömning av industriellt avloppsvatten), och ventiler med liten diameter (DN15-DN40) är mer lämpade för precisionssystem (som leverans av ultrarent vatten i elektroniska halvledare).

4. Särskilda branschkrav
Kärnkraft: Den måste uppfylla standarder för åldrande av strålning, och ventilen måste ha en redundant tätningsdesign.
Solceller: Den måste vara resistent mot etylenglykol kylvätskekorrosion och har höga krav på långvarig driftstabilitet vid hög temperatur.
Metallurgi: CPVC är mer tillförlitligt än UPVC för högkoncentrerade syror, alkalier eller oxidanter.

5. Installations- och underhållsöverväganden
När du installerar horisontellt, se till att ventilskivans svängriktning överensstämmer med vätskan; vid vertikal installation, välj en fjäderstödd backventil (som det kompakta utrymmesarrangemanget inom medicinindustrin).
Kontrollera regelbundet tätningen av ventilsätet för att förhindra att partiklar fastnar (vanligt i industriellt avloppsvatten som innehåller föroreningar).
