SCH8O/DIN UPVC/CPVC Flangmembranventil

Den UPVC/CPVC-flänsade membranventilen är en vätskekontrollanordning utformad för hantering av frätande vätskor och gaser. Det är lämpligt för olika industrier, inklusive kemisk bearbetning, avloppsvattenrening och livsmedelsbearbetning.

Den unika strukturen hos den flänsade membranventilen ger tätningsprestanda under öppning och stängning, vilket effektivt förhindrar läckor. Denna design säkerställer säker transport av vätskor och förlänger ventilens livslängd. Ventilen är lätt att manövrera, vilket gör att användarna kan kontrollera flödet utan ansträngning genom manuella eller pneumatiska metoder för att möta kraven från olika driftsförhållanden.

Våra UPVC/CPVC-flänsade membranventiler har också slitstyrka och åldringsbeständighet. De används ofta inom områden som kemisk bearbetning, avloppsvattenrening och jordbruksbevattning.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Unionsmembranventil
Nästa：SCH8O/DIN UPVC/CPVC Flänskulventil i ett stycke

parameter ansökan Tekniska standarder

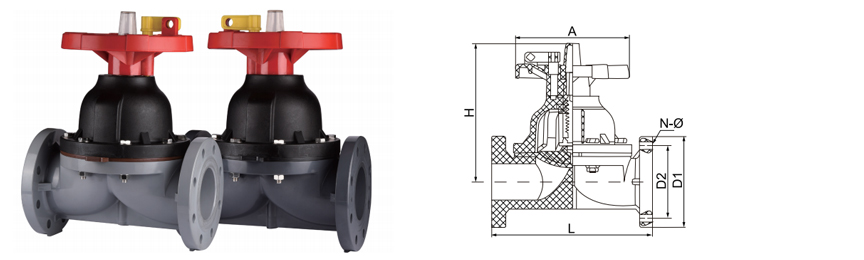

STORLEK/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN STANDARD · KONSTRUKTION AV ETT DEL

SCH8O/DIN UPVC/CPVC flänsmembranventil

Konstruerad för frätande och vätskeisolering med hög renhet. En flänskropp i ett stycke med membrantätningsmekanism eliminerar packningsläckage och ger bubbeltät avstängning.

DN15-DN100

Storleksintervall

PN10 / PN16

Tryckvärdering

-20°C till 120°C

CPVC temperatur

UPVC / CPVC

Kroppsmaterial

◆ Materialsystem

UPVC kropp 0-60°C · pH 2-12 · Allmänna syror, alkalier, ultrarent vatten

CPVC organ 0-93°C · pH 1-14 · Förhöjd temperatur, klorerade medier

Membranealternativ EPDM · PTFE · FKM · Hypalon

Flänsade ändar i ett stycke enligt DIN PN10/16. Inga läckor på karossänden.

◆ Nyckelspecifikationer

Anslutning Integrerad fläns, DIN 2501

Ansikte mot ansikte DIN EN 558 serie 1

Skaltest 1,5 × PN (vatten)

Sätestest 1,1 × PN (luft eller vatten)

Vakuumservice 0,3 bar absolut

Operation Handratt / Pneumatisk / Elektrisk

◆ Fördelar med membranventil

Ingen stampackning — noll potential för flyktiga utsläpp
Isolering mellan manöverdon och flytande media
Strömlinjeformad flödesväg minskar sedimentackumulering
Visuell positionsindikator på handratten
Utbytbart membran utan att ta bort kroppen från linan
Bubbeltät avstängning över hela tryckområdet

Industriella applikationer

Syror, alkalier, ultrarent vatten, elektroniskt vatten, industriellt avloppsvatten

Tung kemi och metallurgi

Svavelsyraöverföring · HCl-dosering · Betningslinjer · Galvanisering

Hög renhet och elektronik

Halvledarvåtbänkar · Fotovoltaisk etsning · Elektroniskt vatten · Ultrarena vattenslingor

Energi & Litium

Nukleär hjälpkylning · Litiumsaltlösningsbearbetning · Kemisk överföring av batteri

Life Sciences & Food

Pharmaceutical WFI · Food CIP · Dryckesbehandling · Kosmetisk tillverkning

Vatten & Miljö

Neutralisering av industriellt avloppsvatten · Dricksvatten · Förbehandling av avsaltning

Fordon och allmän industri

E-coat-cirkulation · Delartvätt · Kylvatten · Sköljslangar

Anmärkningar om installation och användning

Membranventilen ska installeras i helt öppet eller stängt läge för förvaring. Förvara inte med membran komprimerat.
Vridmomentsekvens: dra åt flänsbultarna jämnt i korsmönster till 15-20 Nm beroende på DN.
För slurry eller kristalliserande media, installera med ventilskaft horisontellt för att förhindra ansamling av fasta partiklar i dammet.
Överskrid inte 1,0 m/s hastighet för slipmedel för att förlänga membranets livslängd.
Byt ut membranet vartannat år eller 50 000 cykler, beroende på vilket som inträffar först.

Kritiska begränsningar

Ej för användning med oxiderande syror (salpeter >15%, krom) i UPVC-kropp.
Utsätt inte för snabba tryckcykler – diafragmantrötthet kan uppstå.
Undvik ångsterilisering över 110°C för CPVC med PTFE-membran.
Ej lämplig för gasformiga medier över 2 bar utan säkerhetsavlastning.
Använd inte handratten efter mekaniskt stopp - membranets överkomprimering leder till för tidigt fel.

Vanliga frågor och lösningar

Problem: Reducerad flödeshastighet observerad

Membranet kanske inte är helt indraget. Kontrollera att handratten är vriden till helt öppet läge (2-3 varv förbi initialt motstånd). För automatiserade ventiler, kontrollera ställdonets slaglängdskalibrering.

Problem: Externt läckage från karossen

Inspektera flänsbultar för avkoppling. Dra åt till specifikationen. Om läckaget fortsätter, byt ut flänspackningen. Dra inte åt för hårt — sprickrisk över 22 Nm för DN80.

Problem: Medialäckage när den är stängd

Membranslitage eller kemiskt angrepp. Byt ut membranet med rätt material. För högcykelapplikationer, uppgradera till PTFE-beklädd EPDM-membran.

Problem: Hård handrattsdrift

Membranet kan ha fastnat i damm på grund av kristallisation. Cykeln öppen/stängd flera gånger. Om det kvarstår, demontera och rengör överdämningsområdet. Applicera silikonsmörjmedel på spindelgängorna.
