Flänsventil i ett stycke-Zheyi Pipeline (Wuhan) Co., Ltd.

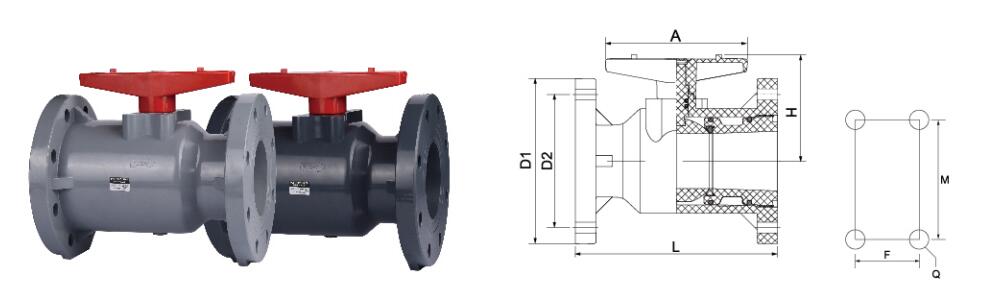

Storlek/nom.		dn20	DN25 DN32 DN40			dn50	dn63	dn75	dn90	dn110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	DÅN	105	105	115	140	145	165	180	195	220	250	285
	EnNSI	89	98	108	117	128	155	178	192	229	254	284
	Jis	70	75	90	100	105	120	140	150	175	210	240
D2	DÅN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	Jis	31	35	42.5	48.5	61	73	90	105	132	158	186
	DÅN	4 -φ14	4 -φ14	4 -φ14	4 -φ18	4 -φ18	4 -φ18	4 -φ18	8 -φ18	8 -φ18	8 -φ18	8 -φ18
N -φ	ANSI	4 -φ16	4 -φ16	4 -φ16	4 -φ16	4 -φ16	4 -φ19	4 -φ19	4 -φ19	4 -φ19	8 -φ22	8 -φ22
	Jis	4 -φ15	4 -φ15	4 -φ19	4 -φ19	4 -φ19	4 -φ19	4 -φ19	8 -φ19	8 -φ19	8 -φ23	8 -φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Flänsventil i ett stycke Industry knowledge

Tillämpning av flänsventil i ett stycke Inom den kemiska industrin: Korrosionsbeständig design och säkerhetsspecifikationer

Flänsventiler i ett stycke används ofta inom den kemiska industrin och relaterade fält på grund av deras kompakta struktur, god tätning och bekväm drift. Eftersom kemiska medier ofta har stark korrosivitet, hög temperatur och högt tryck eller hög renhetskrav är den korrosionsbeständiga konstruktions- och säkerhetsspecifikationerna för ventilen avgörande. Följande är de specifika applikationerna och tekniska kraven i denna ventil i flera nyckelindustrier:

1. Kemisk industri (stark frätande miljö)
Kemisk produktion involverar ofta korrosiva medier såsom syror, alkalier och organiska lösningsmedel. Flänsventiler i ett stycke måste använda korrosionsbeständiga material (såsom 316L rostfritt stål, hastelloy, PTFE-foder, etc.) och uppfylla API 607 brandsäker certifiering för att säkerställa säkerhet under läckage eller extremt arbetsförhållanden.

2. Dricksvatten (säkert dricksvatten)
När ventilen kontaktar dricksvatten måste den uppfylla sanitetsstandarder som NSF/ANSI 61. Materialet är vanligtvis 304/316 rostfritt stål eller EPDM -tätning för att undvika tungmetallutfällning och säkerställa vattenkvalitetssäkerhet.

3. Metallurgi
I hög temperatur och dammiga miljöer måste ventilerna vara slitstarka och värmebeständiga (såsom kolstålkarbidbeläggning), lämplig för masugngas och smält metallrörledningssystem.

4. Fotovoltaisk
Vid transport av polysilikon och kemikalier av elektronisk klass måste ventilerna vara extremt hög renhet (elektropolerad innervägg) och låg partikelutfällning för att undvika förorening av processmedia.

5. Kärnkraft
Kärnkraftsventiler måste uppfylla ASME III-standarder, använda strålningsresistenta material (såsom austenitiskt rostfritt stål) och klara seismiska test för att säkerställa långvarig stabil drift på kärnkraften.

6. Elektronisk halvledare
Vid transport av ultrapure-vatten (UPW) och specialgaser måste ventilerna vara nollläckage (ISO 15848-certifierade) och har ingen dödvinkelkonstruktion för att förhindra partikel- eller gasföroreningar.

7. Medicin
Läkemedelsindustrin kräver aseptisk design (såsom SIP/CIP -kompatibilitet), och materialet måste följa FDA -certifiering för att undvika mikrobiell tillväxt. Det är lämpligt för jäsningstankar och renade vattensystem.

8. Industriell vattenbehandling
Täcker kylvatten och cirkulerande vattensystem måste ventilen vara resistenta mot kloridjonkorrosion (såsom duplex rostfritt stål) och anpassa sig till ofta öppnings- och stängningsförhållanden.

9. Industriellt avloppsvatten
För sura, alkali och högsalt avloppsvatten måste ventilen vara korrosionsbeständig slitbeständig (såsom fluorfodrade kulventiler), och tätningsmaterialet (såsom PTFE) måste vara åldrande.

Nyckelpunkter för säkerhetsregler
Materialval: Matcha materialet enligt medietens egenskaper (såsom hastelloy för sura media och nickelbaserad legering för alkaliska medier).
Tätningsteknologi: Använd metalltätning mjuk tätning dubbel design för att säkerställa noll läckage (såsom ISO 5208 klass VI).
Brand- och explosionsskydd: Uppfyller API 6FA-standarder, utblåsningssäker STEM-design.
Branschcertifiering: som NSF för dricksvatten, ASME för kärnkraft, semi F81 för halvledare osv.
