specialtillverkad SCH8O/DIN UPVC/CPVC Unionsmembranventil För livsmedelsindustrin/fordon/elektronisk

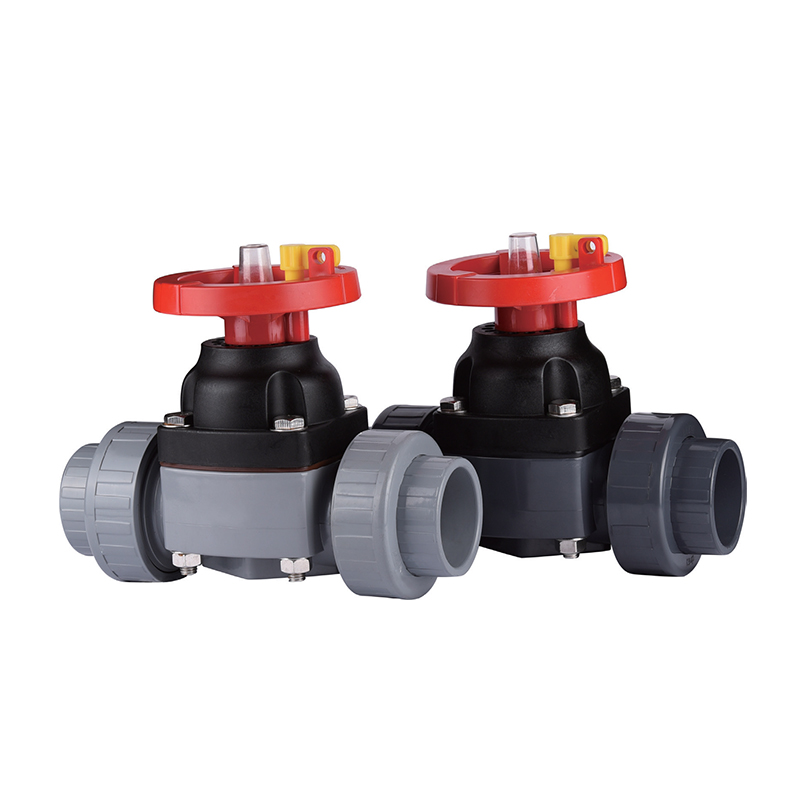

SCH8O/DIN UPVC/CPVC Unionsmembranventil

SCH8O/DIN UPVC/CPVC Unionsmembranventil

Ledmembranventilen är en effektiv vätskekontrollanordning som är allmänt använd i industrier som kemisk bearbetning, läkemedel, livsmedelsbearbetning och vattenbehandling. Den är utformad för att leverera tätningsprestanda, vilket garanterar mediets säkerhet och renhet.

Kärnan i ledmembranventilen är dess unika membranstruktur. Denna design isolerar inte bara effektivt ventilkroppen från mediet, förhindrar läckor och kontaminering, utan möjliggör också exakt flödeskontroll. Användare kan enkelt justera vätskeflödet med enkel manuell eller elektrisk drift för att möta behoven för olika processer.

Ventilen är också enkel att installera och underhålla, utrustad med standardanslutningsflänsar lämpliga för olika rörsystem. Dessutom tar dess design hänsyn till enkel rengöring, vilket gör den idealisk för applikationer som kräver höga hygienkrav.

Kontakta oss
  • SCH8O/DIN UPVC/CPVC Unionsmembranventil
Tidigare：UPVC/CPVC ⅰ Bollventil
Nästa：SCH8O/DIN UPVC/CPVC Flangmembranventil
parameter ansökan Tekniska standarder

  • STORLEK/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DjagN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DjagN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN UNION END · MIAPHRAGM ISOLATION
SCH8O/DIN UPVC/CPVC Unionsmembranventil
Unionsanslutningsdesign möjliggör snabb borttagning från rörledningen utan att störa intilliggande rör. Membrantätningsmekanism ger fullständig isolering mellan vätska och manövermekanism.
DN15-DN100 Storleksintervall
PN10/PN16 Tryckklass
0-93°C CPVC arbetsområde
Unionens slut Snabbt underhåll
01
Facklig anslutning
Gängad kopplingsmutter tillåter borttagning av ventilhuset på några sekunder. Inga flänsbultar eller rörjustering krävs för byte av membran eller inspektion.
02
Membrantätning
Flexibelt membran skapar tätning av dammsort. Media kommer endast i kontakt med kroppen och membranets bottenyta — ingen packning, inget läckage i skafttätningen.
03
Materialalternativ
UPVC-organ för allmän kemisk service. CPVC-kropp för förhöjd temperatur och klorerade media upp till 93°C.
Teknisk profil
Kroppsmaterial
UPVC (0-60°C) · CPVC (0-93°C)
Membranealternativ
EPDM · PTFE-faced EPDM · FKM · CSM
Unionsstandard
DIN eller ASTM invändiga gängor / lösningsmedelshylsa
Tryckklassificering
PN10 (UPVC) · PN16 (CPVC) vid 20°C
Testtryck på sätet
1,1 × PN (luftbubbeltät)
Avsluta anslutningstyper
Hylsa · Gängad (NPT/BSPT) · Flänsad adapter
Industriapplikationer
Kemisk bearbetning Metallurgi Solceller Kärnkraftshjälp Litiumextraktion Elektronik / Halvledare Mat & dryck Läkemedel Billack Industriell vattenbehandling
Media hanteras
Syror · Alkalier · Ultrarent vatten · Vatten av elektronisk kvalitet · Dricksvatten · Industriellt avloppsvatten · Brinelösningar
Tätningsmekanism
Diafragma prestandaegenskaper
1
Bubbeltät avstängning — Weir-design säkerställer positiv tätning även med partiklar i suspension
2
Noll spindelläckage — Inga dynamiska tätningar mellan vätska och atmosfär
3
Inline utbytbar — Unionsdesign tillåter byte av membran utan att ta bort ventilhuset från rörledningen
4
Visuell positionsindikator — Handratten visar öppen/stängd status på avstånd
Dimensions- och beställningsdata
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (ansikte mot ansikte)
DIN EN 558 serie 1
Max vridmoment (handratt)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Vakuumklassificering
0,3 bar absolut (EPDM-membran)
Riktlinjer för installation
  • Använd endast gängtätningsmedel på hangängor - undvik tätningsmedelskontakt med membranet
  • Stöd rörledningar inom 300 mm från kopplingsanslutning för att förhindra böjspänningar
  • För horisontella linjer, installera med skaftet vertikalt för att minska sedimentavlagringen i dammet
  • Använd inte som ändventil utan nedströmsstöd
  • Pneumatiska ställdon kräver filtrerad, smord luft vid 4-6 bar
Kritiska driftsgränser
  • Överskrid inte membrantemperaturen - EPDM max 80°C, PTFE max 120°C
  • Ej klassad för ångsterilisering över 100°C
  • Undvik snabba tryckfluktuationer som överstiger 1 bar/sekund
  • Olämplig för gasformig klor eller koncentrerad salpetersyra med UPVC-kropp
  • Använd inte handratten efter mekaniskt stopp (ca 2,5 varv från stängt till öppet)
Felsökningsguide på fältet
▶ Ventilen stänger inte helt
Diafragman kan vara sträckt eller kemiskt svullen. Byt ut membranet. För PTFE-belagda membran, kontrollera för kallflödesdeformation vid överdämningskontaktområdet.
▶ Läckage från överfallsmutter
Dra åt överfallsmuttern för hand plus 1/4 varv med en remnyckel. Dra inte åt för hårt – tråden kan gnaga. Inspektera O-ringen eller platt packning inuti kopplingen.
▶ Hård rattrotation
Membranet kan fästa vid damm på grund av kristalliserat medium. Spola med kompatibelt lösningsmedel. Applicera silikonfett på skaftets gängor - använd inte petroleumfett.
▶ Minskat flöde i öppet läge
Handratten kanske inte är helt indragen. Vrid moturs ytterligare 2-3 varv. Om ingen förbättring, inspektera för skräp som fastnat under membranet.
DIN EN 16139 certifierad
ISO 21787-kompatibel
WRAS-godkända material (utvalda kvaliteter)
FDA 21 CFR 177.2600 (EPDM-membran)
