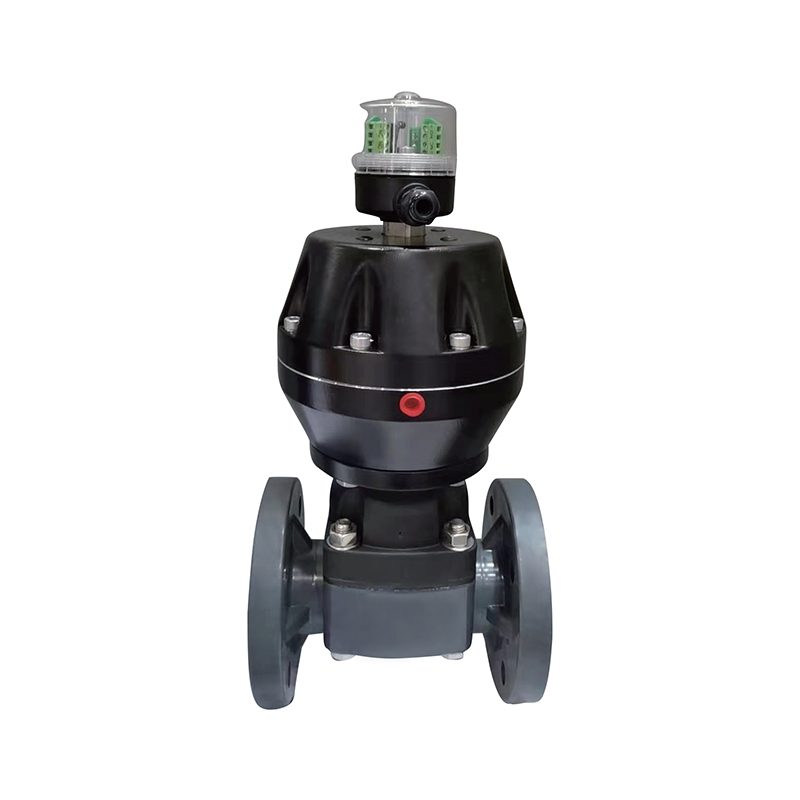

SCH8O/DIN pneumatisk UPVC-flänsmembranventil

Den pneumatiska UPVC-flänsmembranventilen är konstruerad av UPVC-material, som står emot starka syror och alkalier och inte rostar eller fjäller, vilket gör den lämplig för hantering av olika korrosiva medier. Ventilhuset har en kompakt struktur, är lätt och är lätt att installera och underhålla, vilket minskar belastningen på rörsystemet. Membranstrukturen säkerställer en tät försegling, förhindrar effektivt medialäckage och säkerställer systemets säker och stabil drift. Pneumatisk styrning möjliggör snabb omkoppling, responsiv drift och enkel fjärrkontroll och automatisering. Materialet uppfyller nationella hygienstandarder, vilket gör det lämpligt för livsmedels- och läkemedelstillämpningar som kräver höga hygienstandarder.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Labcock Kulventil
Nästa：SCH8O/DIN Pneumatisk UPVC dubbeldriven membranventil

parameter ansökan Tekniska standarder

Den antar en korrosionsbeständig ventilkropp och ett korrosionsbeständigt membran, ingen packboxstruktur, strypelementet är elastiskt membran och ventilkroppens flödeskanal är slät. Därför har den pneumatiska membranmembranventilen fördelarna med låg spänning, stort flöde, inget externt läckage, bekvämlighet, tillförlitlighet och brand- och explosionsskydd. Det är allmänt tillämpligt på svag syra, svag alkali, svag korrosion, hög viskositet, innehållande partiklar och flödesreglering med fibrer och giftiga och icke-förorenande medier.

NEJ	Namn	Material
1	Kropp	UPVC
2	Omslag	UPVC
3	Diafragma	EPDM F46
4	skiva	UPVC
5	Cylinder	Aluminiumlegering
6	Kolv	Aluminiumlegering
7	Stam	Rostfritt stål 304/45#
8	Anslutningsläge	Fläns

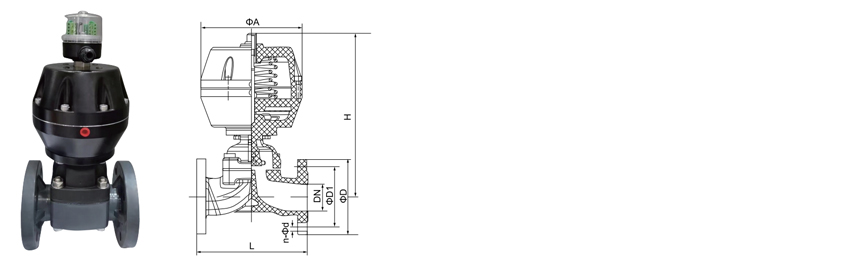

STORLEK/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Ventilvikt (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATISK · FLÄNSAD

Pneumatisk UPVC-flänsmembranventil

Fördämningstyp · Packless · Flänsad DIN PN10 · PN10 klassad

SCH8O/DIN pneumatisk UPVC-flänsmembranventil är en pneumatiskt manövrerad avstängningsventil för industriella rörledningar som hanterar korrosiva vätskor, ultrarent vatten och avloppsvatten. Kroppen är av opplastad polyvinylklorid med integrerade flänsade ändar borrade enligt DIN PN10, vilket möjliggör direkt bultning till standardflänsrör utan adaptrar. Ett flexibelt membran klämt mellan kropp och motorhuv bildar den enda rörliga barriären, så att processmediet inte kommer i kontakt med spindeln, ställdonet eller atmosfären. Eftersom det inte finns någon dynamisk skafttätning tar designen bort packningsläckagevägar. Fördämningsgeometrin ger en rak genomströmningsbana när den är öppen och stänger positivt mot suspenderade partiklar. Ventilen levereras för OEM-integration, EPC-upphandling och anläggningsautomationsprojekt som kräver flänsad termoplastisk isolering med pneumatisk aktivering.

DN15–DN100 Nominell storlek

PN10 Tryckklass

0–60°C UPVC-tjänst

4–6 bar Lufttillförsel

Integrerad flänsad kropp

Flänsar är gjutna som en del av kroppen snarare än gängade på. Detta tar bort en gängad skarv från tryckgränsen och matchar DIN PN10-borrning direkt.

Packless tätning

Membranet separerar media från skaft och ställdon. Det finns ingen packbox, så kontroll av flyktiga utsläpp beror på membranet snarare än på glandjusteringen.

Solids tolerans

Stängning av överdämningen pressar membranet mot ett upphöjt säte istället för att fånga partiklar i ett öppning med tätt utrymme, så att suspenderade partiklar inte förhindrar avstängning.

Utbytbart membran

Membranet är en serviceslitagedel. Den ersätts genom att man tar bort motorhuven medan kroppen förblir bultad i ledningen, vilket begränsar avstängningen till ledningsisolering.

Ventilkonstruktion

Kroppsmaterial UPVC, ASTM D1784

Kroppstyp Fördämningstyp, rakt igenom

Avsluta anslutningen Integrerad fläns, DIN PN10, DIN 2501

Ansikte mot ansikte DIN EN 558 serie 1

Membranealternativ EPDM · PTFE-belagd EPDM · FKM

Designreferens DIN EN 16139 · ISO 21787

Aktivering och kontroll

Ställdonstyp Pneumatisk, kolv- eller membrantyp

Lufttillförsel 4–6 bar, filtrerad och torr

Funktion Normalt stängd · Normalt öppen · Dubbelverkande

Kontrollgränssnitt Magnetventil, 3/2 eller 5/2 vägs

Feedback Positionsgränslägesbrytare tillval

Tillbehör Luftfilterregulator · Manuell överstyrning

Diafragmavalsmatris

Diafragma Medialämplighet Temp tak Referens för cykellivslängd

EPDM Syror, alkalier, salter, dricksvatten, avloppsvatten 60°C Hög

PTFE-belagd EPDM Starka syror, lösningsmedel, högrent media 60°C Måttlig

FKM Oxidationsmedel, kolväten, klorerade medier 60°C Måttlig

Valet av membran måste bekräftas mot processmedium, koncentration och driftstemperatur innan beställningen släpps. UPVC-kroppstaket styr monteringsklassningen.

Branschtäckning och processmedia

Kemi & Metallurgi Syra- och alkaliöverföring, doseringsledningar, betningskretsar, reagensmatning

Solceller och litium Etsbadscirkulation, elektrolytöverföring, saltlösning och reagenshantering

Kärn- och krafthjälp Extra kylslingor, avmineraliserat vatten, kemikalieinsprutningsledningar

Elektronisk halvledare Ultrarent vattendistribution, elektroniskt vatten, våtbänksförsörjning

Mat & Läkemedel Dricksvatten, renat vatten, CIP-tillförsel och returslingor

Bil- och industrivatten Tvätt av delar, färgcirkulation, neutralisering av industriellt avloppsvatten

Driftsättningskrav

Bekräfta flänsborrmönster, nominell storlek och membranmaterial mot röret isometriskt innan leverans frigörs.
Använd heltäckande packningar på båda flänsytorna och dra åt bultarna i ett korsmönster till det värde som anges för den specifika nominella storleken.
Verifiera lufttillförseltrycket vid ställdonets inlopp under flödesförhållanden; det angivna området är 4–6 bar vid ventilen.
Installera med ventilskaftet vertikalt där det är möjligt, och kontrollera överdämningens orientering i förhållande till flödesriktningen.
Genomför ett helt öppet-stängslag pneumatiskt och bekräfta att felpositionen matchar anläggningens säkerhetskrav.
Anteckna installationsdatum för membranet på underhållsetiketten för spårning av cykelns livslängd.

Användningsgränser

UPVC-kroppsservicetak är 60°C. Överskrid inte detta värde även om ett membranvärde verkar högre.
Tryckklassificeringen är PN10 vid omgivningstemperatur; minska enligt den publicerade tryck-temperaturkurvan.
Ej avsedd för ångservice eller för snabb termisk cykling.
Använd inte med koncentrerade oxiderande syror som salpetersyra över 15 % i en UPVC-kropp.
Lufttillförsel must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Flänsskruvens vridmoment över det angivna värdet kan spricka termoplastkroppen, särskilt vid DN80 och högre.
Utomhusinstallation kräver UV-stabilisering av kroppen eller en yttre skyddsbeläggning.

Upphandling och ingenjörsfrågor

Vilken flänsstandard används på denna ventil?

Kroppen levereras med integrerade flänsar borrade enligt DIN 2501 PN10. Detta täcker den gemensamma europeiska och metriska rörledningsstandarden. Bekräfta matchande flänsstandard på den befintliga linjen innan beställningen släpps; ANSI-borrning är inte standard i denna konfiguration och skulle kräva ett separat arrangemang.

Vilken information krävs för att göra en offert?

Ange nominell storlek, membranmaterial, lufttillförseltryck, erforderligt felläge, processmedium och koncentration, driftstemperatur och motsvarande flänsstandard. Kvantitet och leveransschema krävs för kommersiell utvärdering. Där ventilen ersätter en befintlig enhet ska den aktuella ventilens yta-mot-yta-mått och bultcirkel anges.

Hur ofta ska membranet bytas?

Bytesintervaller beror på cykelfrekvens, mediaaggressivitet och driftstemperatur. Vid kontinuerlig kemikaliedosering ställs ett planerat utbytesintervall in från livscykeldata för den specifika membranföreningen. Membranet bör inspekteras vid varje schemalagt underhållsfönster, oavsett cykelantal, och bytas ut om det finns synlig deformation, svullnad eller förlust av tätning vid överdämningen.

Levereras material och provintyg?

Intyg om överensstämmelse med hänvisning till DIN EN 16139, ISO 21787 och ASTM D1784 utfärdas som standard. Materialrapporter på batchnivå, skal- och tätningstestprotokoll och testblad för ställdonfunktioner finns tillgängliga på begäran för projektdokumentationspaket.

Kan ventilen levereras för flytande eller fasta ämnen?

Membrankonstruktionen av dammsort tolererar suspenderade partiklar bättre än boll- eller fjärilskonstruktioner, eftersom stängningen inte är beroende av ett säte med nära utrymme. Slipande fasta ämnen påskyndar membranslitage, så en förstärkt blandning och ett kortare planerat utbytesintervall bör specificeras. Rådgör med fabriken med partikelstorleksfördelning och fastämneskoncentration för en specifik rekommendation.
