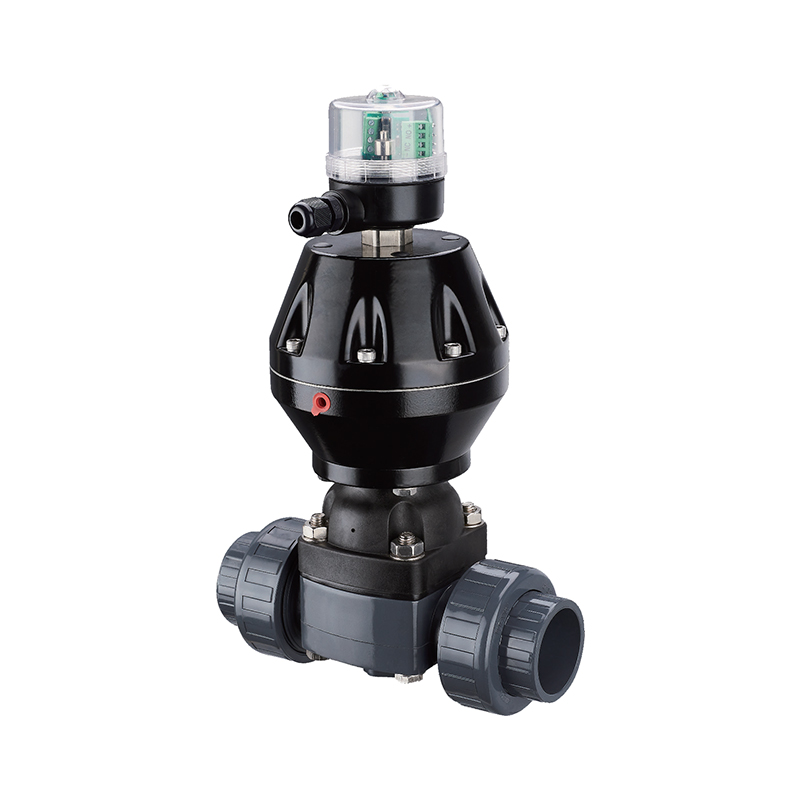

SCH8O/DIN Pneumatisk UPVC dubbeldriven membranventil

Den pneumatiska UPVC dubbeldrivna membranventilen är gjord av UPVC-material, som erbjuder korrosionsbeständighet och lätta egenskaper. Med en dubbeldriven design som drivs pneumatiskt är ventilen mycket flexibel och pålitlig. Den fungerar baserat på pneumatisk kraft och membranets lyftrörelse. Genom att styra luftkällan för att ändra trycket i luftkammaren, rör sig membranet upp och ner, vilket möjliggör ventilöppning och stängning. Det används ofta i applikationer som kräver korrosionsbeständighet och vätskekontroll, såsom i kemisk, läkemedels- och livsmedelsindustri. Ventilen har en enkel struktur, låga underhållskostnader och utökade underhållsintervaller. Dess exakta flödeskontroll gör den lämplig för olika flytande media.

Kontakta oss

Tidigare：SCH8O/DIN pneumatisk UPVC-flänsmembranventil
Nästa：SCH8O/DIN UPVC/CPVC Elektrisk vridspjällsventil

parameter ansökan Tekniska standarder

Egenskapen hos den pneumatiska UPVC dubbelvägsmembranventilen är att membranet separerar det inre hålrummet i den nedre ventilkroppen från det inre hålrummet i det övre ventilkåpan, så att ventilskaftet, ventilskivan och andra delar som är placerade ovanför membranet inte korroderas av mediet, och det finns inget läckage i förpackningen. Den inre kavitetens skiljevägg är ett membran av gummi eller plast med en mjuk tätning, som har bra tätningsprestanda.

NEJ	Namn	Material
1	Kropp	UPVC
2	Diafragma	EPDM
2a	Kopiera	EPDM
3	skiva	NILO
4	Omslag	UPVC
5	Stam	2Cr13
6	Stam nut	HPb59-1
7	Cylinder	Aluminiumlegering
8	Cap	Plast

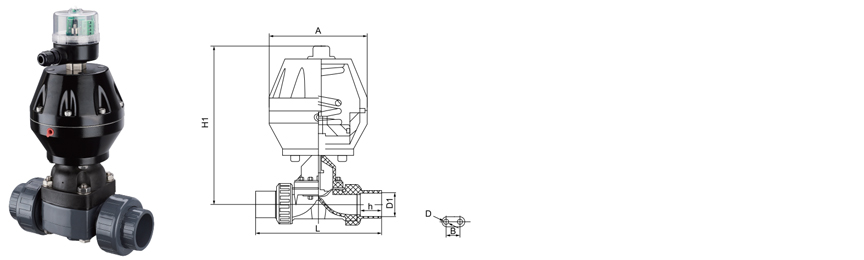

STORLEK/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Storlek (mm) standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Referens	H1	195	200	210	228	240	290
	Referens	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · MIAPHRAGM · DUBBEL DRIVNING

Pneumatisk UPVC dubbeldriven membranventil

Weir typ · Packless · Tandem aktivering · PN10

SCH8O/DIN pneumatisk UPVC dubbeldriven membranventil är en pneumatiskt manövrerad avstängningsventil för industriella rörsystem som hanterar frätande vätskor, ultrarent vatten och avloppsvatten. Ett flexibelt membran som kläms fast mellan kropp och motorhuv bildar den enda rörliga barriären, så att mediet inte kommer i kontakt med skaftet, ställdonet eller atmosfären. Den dubbeldrivna konfigurationen använder två pneumatiska manöverenheter på en delad spindel, vilket gör att två ventilkroppar kan drivas från en enda styrsignal med synkroniserat slag. UPVC-kroppen ger kemisk resistens vid syra-, alkali- och saltservice. Fördämningsgeometrin ger en rak genomgång när den är öppen och stänger positivt mot suspenderade partiklar.

DN15–DN100 Nominell storlek

PN10 Tryckklass

0–60°C UPVC-tjänst

4–6 bar Lufttillförsel

Packless konstruktion

Membranet isolerar skaft och ställdon från media. Det finns ingen dynamisk skafttätning, så flyktiga utsläppsvägar genom packning tas bort genom design snarare än kontrolleras av underhåll.

Dubbel drivning på en stam

Två pneumatiska manöverenheter delar en gemensam spindel, driver parade ventilkroppar från en enda styrsignal. Slag synkroniseras mekaniskt, så parade isoleringspunkter öppnas och stänger varandra utan separat logik.

Solids tolerans vid stängning

Dammgeometri stänger mot suspenderade partiklar istället för att fånga dem mellan kulan och sätet. Detta gör designen användbar vid arbeten i anslutning till flytgödsel där sätena med tätt utrymme skulle skadas eller fastna.

Fältutbytbart membran

Membranet är en funktionsduglig slitkomponent, utbytbar utan att ta bort kroppen från rörledningen. Avstängningsräckvidden är begränsad till att isolera ledningen och ta bort motorhuven.

Ventilkonstruktion

Kroppsmaterial UPVC

Kroppstyp Fördämningstyp, rakt igenom

Membranealternativ EPDM · PTFE-belagd EPDM · FKM

Anslutning Hylsa · Flänsad DIN PN10 · Gängad

Designreferens DIN EN 16139 · ISO 21787 · ASTM D1784

Aktivering och kontroll

Drive konfiguration Dubbeldrivna tandemenheter

Lufttillförsel 4–6 bar, filtrerad och torr

Funktion Normalt stängd · Normalt öppen · Dubbelverkande

Kontrollgränssnitt Magnetventil, 3/2 eller 5/2 vägs

Feedback Positionsgränslägesbrytare tillval

Tillbehör Luftfilterregulator · Manuell överstyrning

Diafragmavalsmatris

Diafragma Medialämplighet Temp tak Cykelliv

EPDM Syror, alkalier, salter, dricksvatten, avloppsvatten 60°C Hög

PTFE-belagd EPDM Starka syror, lösningsmedel, högrent media 60°C Måttlig

FKM Oxidationsmedel, kolväten, klorerade medier 60°C Måttlig

Valet av membran måste bekräftas mot processmedium, koncentration och driftstemperatur innan beställningen släpps. Kroppsmaterialtak styr monteringsklassificeringen.

Branschtäckning och processmedia

Kemi & Metallurgi Syra- och alkaliöverföring, doseringsledningar, betningskretsar, reagensmatning

Solceller och litium Etsbadscirkulation, elektrolytöverföring, saltlösning och reagenshantering

Kärn- och krafthjälp Extra kylslingor, avmineraliserat vatten, kemikalieinsprutningsledningar

Elektronisk halvledare Ultrarent vattendistribution, elektroniskt vatten, våtbänksförsörjning

Mat & Läkemedel Dricksvatten, renat vatten, CIP-tillförsel och returslingor

Bil- och industrivatten Tvätt av delar, färgcirkulation, neutralisering av industriellt avloppsvatten

Driftsättningskrav

Bekräfta kroppsanslutningstyp, nominell storlek och membranmaterial mot röret isometriskt innan leverans frigörs.
Verifiera lufttillförseltrycket vid ställdonets inlopp under flödesförhållanden; det angivna området är 4–6 bar vid ventilen.
Installera med ventilskaftet vertikalt där det är möjligt, och kontrollera överdämningens orientering i förhållande till flödesriktningen.
Cykla de parade kropparna genom ett helt slag pneumatiskt och bekräfta synkroniserad rörelse av den delade stammen.
Ställ in magnetventilens funktion och bekräfta att felläget överensstämmer med anläggningens säkerhetskrav.
Anteckna installationsdatum för membranet på underhållsetiketten för spårning av cykelns livslängd.

Användningsgränser

UPVC-kroppsservicetak är 60°C. Överskrid inte detta värde även om membranets klassificering är högre.
Tryckklassificeringen är PN10 vid omgivningstemperatur; minska enligt den publicerade tryck-temperaturkurvan.
Ej avsedd för ångservice eller för snabb termisk cykling.
Använd inte med koncentrerade oxiderande syror som salpetersyra över 15 % i en UPVC-kropp.
Lufttillförsel must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Manövrera inte ställdonet över det nominella slaget; over-travel komprimerar membranet mot dammen och förkortar livslängden.
Utomhusinstallation kräver UV-stabilisering av kroppen eller en yttre skyddsbeläggning.

Upphandling och ingenjörsfrågor

Vad betyder den dubbeldrivna konfigurationen i praktiken?

Två pneumatiska manöverenheter är monterade på en delad spindel och fungerar tillsammans och driver två membranventilkroppar från en enda styrsignal. Detta används där parade isoleringspunkter måste öppnas eller stängas i synkronisering, såsom matnings- och returben i en slinga, eller där redundant stängning krävs på en enda processlinje.

Vilken information krävs för att göra en offert?

Ange nominell storlek, kroppsanslutningstyp, membranmaterial, lufttillförseltryck, erforderligt felläge (normalt stängt, normalt öppet eller dubbelverkande), processmedium och koncentration, driftstemperatur och om det dubbeldrivna arrangemanget driver två separata linjer eller två punkter på samma linje. Kvantitet och leveransschema krävs för kommersiell utvärdering.

Hur ofta ska membranet bytas?

Bytesintervaller beror på cykelfrekvens, mediaaggressivitet och driftstemperatur. Vid kontinuerlig kemikaliedosering ställs vanligtvis ett planerat utbytesintervall in från livscykeldata för den specifika membranföreningen. Membranet bör inspekteras vid varje schemalagt underhållsfönster, oavsett cykelantal, och bytas ut om det finns synlig deformation, svullnad eller förlust av tätning vid överdämningen.

Levereras material och provintyg?

Intyg om överensstämmelse med hänvisning till DIN EN 16139, ISO 21787 och ASTM D1784 utfärdas som standard. Materialrapporter på batchnivå, skal- och tätningstestprotokoll och testblad för ställdonfunktioner finns tillgängliga på begäran för projektdokumentationspaket.

Kan ventilen levereras för flytande eller fasta ämnen?

Membrankonstruktionen av dammsort tolererar suspenderade partiklar bättre än boll- eller fjärilskonstruktioner, eftersom stängningen inte är beroende av ett säte med nära utrymme. Slipande fasta ämnen påskyndar dock membranslitage. För media med betydande abrasiv innehåll, specificera en förstärkt membranblandning och minska det planerade utbytesintervallet. Rådgör med fabriken med partikelstorleksfördelning och fastämneskoncentration för en specifik rekommendation.
