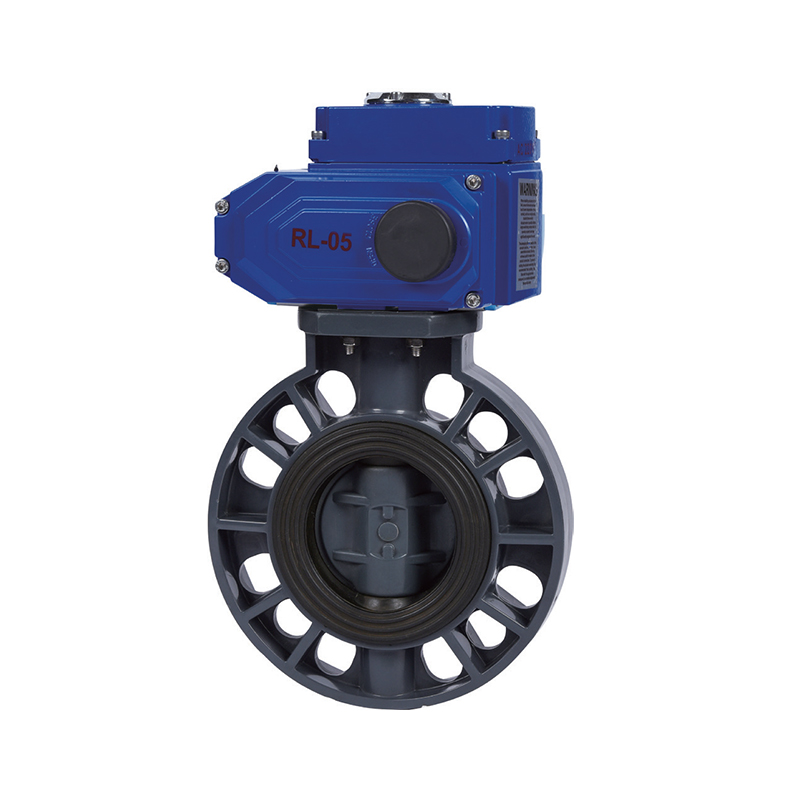

SCH8O/DIN UPVC/CPVC Elektrisk vridspjällsventil

Den elektriska fjärilsventilen har en enkel struktur, liten storlek, lätt design och låg materialförbrukning. Den har ett litet drivmoment, vilket gör den enkel och snabb att använda. Ventilen erbjuder flödesregleringsmöjligheter och tätningsprestanda, vilket ger bra tätning under lågtrycksförhållanden. Baserat på anslutningsmetoden kan elektriska vridspjällsventiler klassificeras som flänstyp eller wafer-typ; genom körningsmetod kan de vara manuella, pneumatiska eller elektriska; till sin struktur kan de vara av excentrisk skivtyp, vertikal plåttyp, lutande plåttyp eller spaktyp; och beroende på förseglingstyp kan de vara mjuka eller hårda.

Kontakta oss

Tidigare：SCH8O/DIN Pneumatisk UPVC dubbeldriven membranventil
Nästa：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parameter ansökan Tekniska standarder

(1) Material: UPVC, CPVC
(2) Storlek: 2"-12", DN50-DN300, dn63-dn315
(3) Standarder: ANSI, DIN
(4) Anslutning: fläns
(5) Arbetstryck: 150PSI, 1,0MPa
(6) Driftstemperatur: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Kroppsfärg: UPVC (mörkgrå), CPVC (ljusgrå)

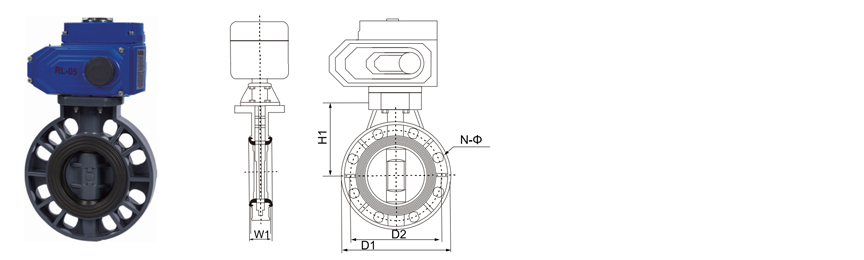

STORLEK/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Vridmoment (N ·M)	10	10	15	22	40	45	65	-	-

Specifikationer för elektriska ställdon

Kulventil	Modell	Maximalt utgående vridmoment	Handlingstid 90°		Utgående axel	Motor	Märkström
Kulventil	Modell	N·M	Speciellt	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/5/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/5/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/5/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ELEKTRISK MANÖVER · B2B FÖRSÖRJNING

UPVC / CPVC elektrisk vridspjällsventil

Wafer / Lug · On-Off & Modulating · ISO 5211 · PN10–PN16

Den elektriska vridspjällsventilen SCH80/DIN UPVC/CPVC är en automatiserad kvartsvarvs flödeskontrollventil för industriella rörsystem som hanterar korrosiva och högrena medier. Ventilen kombinerar en termoplastisk skiva eller klackkropp med ett elektriskt ställdon, vilket möjliggör fjärrstyrning av av/på eller modulerande styrning utan pneumatisk lufttillförsel. Skivan roterar 90 grader inom ett utbytbart fjädrande foder, tillgängligt i EPDM, PTFE eller FKM, för att ge avstängning över det nominella tryckområdet. Material för kropp och skivor är UPVC för allmän kemisk användning och CPVC för service upp till 93°C. Flänsborrning följer DIN PN10/PN16 eller ANSI klass 150 mönster, och ställdonets gränssnitt överensstämmer med ISO 5211 för direkt montering av lägesställare, gränslägesbrytare och manuell överstyrning. Serien levereras för OEM-integration, projektupphandling och anläggningsrenoveringsprogram.

DN40–DN300 Nominell storlek

PN10 / PN16 Tryckklass

0–93°C CPVC-tjänst

24 / 110 / 230V Ställdonsförsörjning

Elektrisk aktivering utan lufttillförsel

Lämplig för anläggningar där tryckluftsinfrastruktur är otillgänglig eller opålitlig. Ställdonsledningar integreras med PLC-, DCS- och SCADA-kontrollslingor.

Utbytbar linerdesign

Det fjädrande fodret är en funktionsduglig komponent. Byte av foder återställer tätningsprestanda utan att byta ut kroppen, skivan eller ställdonet.

Kompakt installerat fotavtryck

Waferkonstruktionen minskar längden och vikten ansikte mot ansikte jämfört med kulventiler med motsvarande hål, vilket sänker stöd och utrymmesbehov.

Material spårbarhet

Material för kropp, skivor och foder dokumenteras per batch. Intyg om överensstämmelse och materialrapporter utfärdas med varje försändelse.

Ventilkonfiguration

Kroppsmaterial UPVC · CPVC

Skivmaterial Solid UPVC / CPVC · Belagt segjärn

Liner alternativ EPDM · PTFE · FKM (Viton)

Kroppsstil Wafer · Lug

Flänsborrning DIN PN10/PN16 · ANSI klass 150

Ansikte mot ansikte DIN EN 558 Series 20 / API 609

Designreferens ASTM D2467 · DIN 8061/8062 · ISO 16136

Ställdon och styrning

Funktion På-av · Modulerande

Matningsspänning 24V AC/DC · 110V AC · 230V AC

Styringång Brytarkontakt · 4–20 mA · 0–10 V

Feedback Gränslägesbrytare · 4–20 mA läge

Kapsling IP65 standard · IP67 tillval

Manuell överstyrning Handratt eller kopplingsspak

Monteringsgränssnitt ISO 5211 direktfäste

Liner Selection Matrix

Liner Medialämplighet Temperaturtak Nötningsbeständighet

EPDM Vatten, milda syror, alkalier, kylmedel 80°C Måttlig

PTFE Starka syror, lösningsmedel, högrent media 93°C Låg

FKM Kolväten, oljor, oxidationsmedel 90°C Måttlig

Valet av foder måste bekräftas mot den faktiska processkemin, koncentrationen och driftstemperaturen innan ordern släpps.

Branschtäckning och processmedia

Kemi & Metallurgi Syraöverföring, kaustikdosering, betningslinjer, reaktormatningskontroll

Solceller och litium Etsbadscirkulation, elektrolytöverföring, saltlösningshantering

Kärn- och krafthjälp Extra kylslingor, avmineraliserat vatten, kemikalieinsprutningsledningar

Elektronisk halvledare Ultrarent vattendistribution, elektroniskt vatten, våtbänksförsörjning

Mat & Läkemedel Dricksvatten, renat vatten, CIP-tillförsel och returslingor

Bil- och industrivatten Färgcirkulation, tvätt av delar, neutralisering av industriellt avloppsvatten

Driftsättningskrav

Bekräfta flänsborrmönster och yta mot yta mot röret isometrisk innan leverans frigörs.
Verifiera ställdonets matningsspänning och styrsignaltyp mot anläggningens styrarkitektur.
Installera waferventiler centrerade mellan flänsar med skivan i stängt läge för att skydda fodret under bultdragning.
Dra åt flänsbultarna i ett korsmönster till det värde som anges i installationsbladet för den specifika nominella storleken.
Genomför en fullständig öppen-stäng-cykel elektriskt och bekräfta gränslägesbrytarens återkoppling innan systemet trycksätts.
För modulerande enheter, utför en 4–20 mA slagkalibrering och registrera positionsåterkopplingskurvan.

Användningsgränser

UPVC karosseritak är 60°C; CPVC-kroppstaket är 93°C. Linertaket kan vara lägre och styr slutbetyget.
Ej avsedd för ångservice eller för snabb termisk cykling.
EPDM liner är inte kompatibel med kolvätelösningsmedel, oljor eller starka oxidationsmedel.
PTFE-foder rekommenderas inte för media med hög halt av slipande fasta ämnen.
Undvik ihållande drift i 5–85 % öppet område vid hantering av slipande eller kristalliserande media.
Flänsskruvens vridmoment över det angivna värdet kan spricka termoplastkroppen, särskilt vid DN80 och högre.
Utomhusinstallation kräver UV-stabilisering av kroppen eller en yttre skyddsbeläggning.

Upphandling och ingenjörsfrågor

Vilken information krävs för att göra en offert?

Ange nominell storlek, kroppsmaterial, fodermaterial, flänsborrningsstandard, tryckklass, driftstemperatur, processmedium och koncentration, ställdonets funktion (på-av eller modulerande), matningsspänning och nödvändig styrsignal. Kvantitet och leveransschema behövs också för kommersiell utvärdering.

Levereras material och provintyg?

Ja. Intyg om överensstämmelse som hänvisar till ASTM D2467 och DIN 8061/8062 utfärdas som standard. Materialrapporter på satsnivå, testprotokoll för skal och tätningar och ställdonkalibreringsblad finns tillgängliga på begäran för projektdokumentationspaket.

Hur är ställdonet dimensionerat för en given ventil?

Ställdonets dimensionering baseras på ventilavbrott och löpande vridmoment vid maximalt differenstryck, multiplicerat med en säkerhetsfaktor. Medietemperatur, fodermaterial och cyklingsfrekvens ingår i beräkningen. Vald ställdonmodell och dess vridmomentmarginal anges på orderbekräftelsen.

Kan ventilen levereras för återvändsgränd?

Återvändsservice kräver klackkroppskonfiguration med gängade insatser på båda flänsytorna. Waferkroppar hålls av genomgående bultar och är inte lämpliga för att isolera en nedströmssektion medan uppströmsledningen förblir trycksatt.

Vad innehåller de rekommenderade reservdelarna?

Rekommenderade reservdelar är ett foder och en uppsättning flänspackningar per tio ventiler i kontinuerlig drift, plus ett ställdon per reglerslinga för kritisk drift. Linerinventeringen bör baseras på de dominerande medierna och temperaturen i anläggningen snarare än ventilantal enbart.

Levereras för OEM-integration, EPC-projektupphandling och anläggningsretrofitprogram inom kemiska, metallurgiska, solcells-, kärnkrafts-, litium-, elektroniska halvledare, livsmedels-, läkemedels-, fordons- och industriell vattenbehandlingssektorer. Mediebevakningen inkluderar sura och alkaliska vätskor, ultrarent vatten, dricksvatten, elektroniskt vatten och industriellt avloppsvatten.

Företag

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Elektrisk vridspjällsventil För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC Elektrisk vridspjällsventil För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg

Nybörjare

UPVC- och CPVC-ventiler: Bättre flödeskontroll i kemiska p...
Nov 03,2026
Det första tecknet på att en kemikalieledning tappar kontrollen är sällan ett sprucket rör. Det är en ventil som fortfarande vrids men inte längre stänger av, eller ett handtag som nu behöver två händer för att...
Läs mer
Hur CPVC-beslagstillverkare säkerställer kvalitet: Process...
Oct 30,2026
En koppling av klorerad polyvinylklorid (CPVC) som klarar en visuell kontroll kan fortfarande misslyckas på den första heta kemikalielinjen om blandningen bröts ned under gjutning, om sockeldjupet är under minimum ...
Läs mer
Gängad vs Socket Schema 80 CPVC-kopplingar: Vilken led vin...
Oct 28,2026
Gängad eller uttag: två sätt att gå med i schema 80 CPVC Frågan dyker generellt upp efter att rörspecifikationen redan är inställd. En anläggningsingenjör eller underhållsövervakare väljer Schedule 80 CPVC fö...
Läs mer

Lämna ett meddelande

Strikt kvalitetskontroll

ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.
Precisionsprestandatestning

På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC Elektrisk vridspjällsventil Branschkunskap

Vanlig feldiagnostik och underhåll av elektriska fjärilsventiler : 5 nyckelpunkter för att förlänga livslängden

Elektriska fjärilsventiler används ofta i branscher som rent dricksvatten, metallurgi, solceller, kärnkraft, elektroniska halvledare, medicin, industriell vattenrening och industriellt avloppsvatten. Olika arbetsförhållanden ställer extremt höga krav på ventilernas tillförlitlighet och korrekt underhåll kan avsevärt förlänga deras livslängd. Följande är 5 viktiga underhållspunkter:

1. Tätningsinspektion: förhindra medelläckage
Problemmanifestation: Ventilen är inte tätt stängd, läcker inuti eller utanför.

Branschpåverkan:
Säkert dricksvatten & läkemedelsindustri: Läckage kommer att orsaka vattenföroreningar och påverka hälsa och säkerhet.
Kärnkraft och elektroniska halvledare: Läckage av högrent media kan orsaka systemfel.
Underhållsförslag: Kontrollera regelbundet ventilsätet och ventilplattans tätningsyta och byt ut slitna gummi- eller PTFE-tätningar.

2. Underhåll av motor och ställdon: säkerställ stabil drift
Problemmanifestation: ventilrörelsen är långsam, fastnar eller kan inte öppnas och stängas.

Branschpåverkan:
Metallurgi och industriavloppsvatten: Mycket frätande media kan lätt göra att motorn blir fuktig eller att kretsen skadas.
Fotovoltaisk och elektronisk halvledare: Precisionskontroll kräver hög precision och motorfel kan påverka produktionskontinuiteten.
Underhållsförslag: Smörj växellådsdelar regelbundet, kontrollera motorns isolering och undvik långvarig drift i en fuktig miljö.

3. Kalibrering av signalåterkoppling: säkerställ kontrollnoggrannhet
Problemmanifestation: Ventilöppning stämmer inte överens med styrsystemets feedback.

Branschpåverkan:
Industriell vattenbehandling och kärnkraft: Flödeskontrollavvikelser kan påverka processstabiliteten.
Medicin & elektronisk halvledare: Mindre fel kan orsaka problem med produktkvaliteten.
Underhållsförslag: Kalibrera regelbundet positionssensorer (som potentiometrar eller pulsgivare) och kontrollera om signalledningen är lös.

4. Korrosionsskydd och materialanpassning
Problemmanifestation: Rost och avskalning av ventilkropp eller inre komponenter.

Branschpåverkan:
Industriellt avloppsvatten och metallurgi: Sura eller högsaltiga medier påskyndar metallkorrosion.
Solceller och halvledare: Ultraren vattenmiljö kräver rostfritt stål eller speciella beläggningsventiler.
Underhållsrekommendationer: Välj ventilhusmaterial (som CF8M rostfritt stål, fluorfodrad fjärilsventil) enligt mediets egenskaper och rengör avlagringarna regelbundet.
