Pneumatisk fjärilsventil

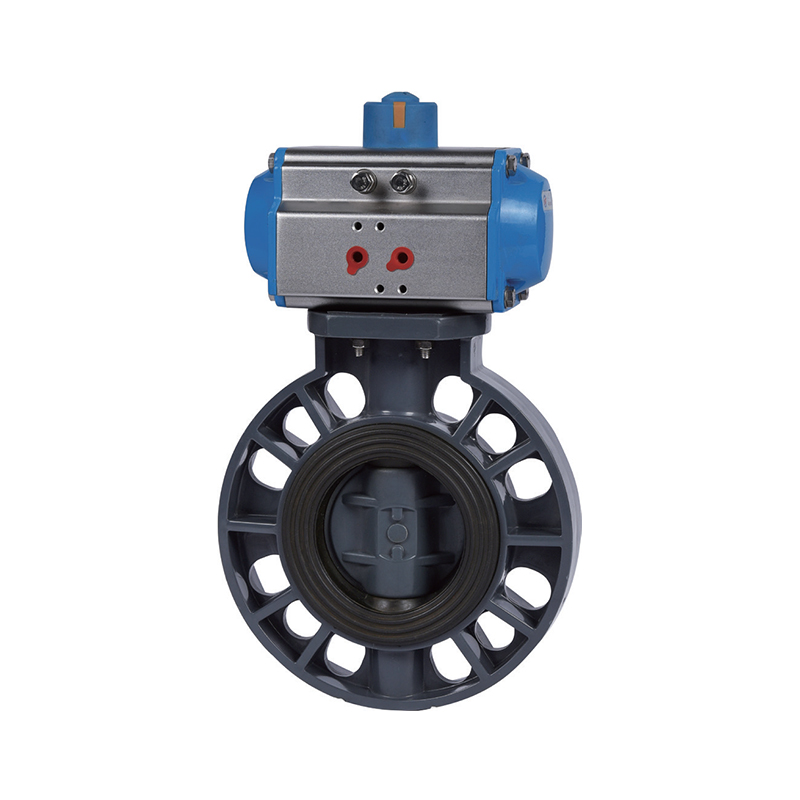

Den pneumatiska fjärilsventilen antar en skiva-design med en kompakt struktur, liten storlek och lätt design, vilket gör det bekvämt att installera, transportera och underhålla. Det drivs av ett pneumatiskt ställdon som roterar ventilstammen, vilket gör att skivan snabbt kan rotera i ventilkroppen med 90 °, vilket uppnår snabb öppning och stänger med snabbt svar. Det kontrollerar exakt flödet enligt systemkraven, vilket ger stabil och pålitlig strypning, avstängning och isoleringsfunktioner. Ventilen använder elastiska tätningsmaterial såsom gummi eller PTFE för att säkerställa effektivt förebyggande av läckage när de stängs. Den pneumatiska fjärilsventilen är lämplig för olika medier såsom vatten, olja och ånga och fungerar inom ett brett spektrum av tryck och temperaturer och uppfyller kraven från olika rörsystem.

Kontakta oss

Tidigare：Elektrisk fjärilsventil
Nästa：Elektrisk flänsskulventil

parameter ansökan Tekniska standarder

(1) Material: UPVC, CPVC
(2) Storlek: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standarder: ANSI, DÅN
(4) Anslutning: fläns
(5) Arbetstryck: 150psi, 1,0MPA
(6) Driftstemperatur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Minsta lufttryck: 45psi, 0,4MPa
(8) Kroppsfärg: UPVC (mörkgrå), CPVC (ljusgrå)

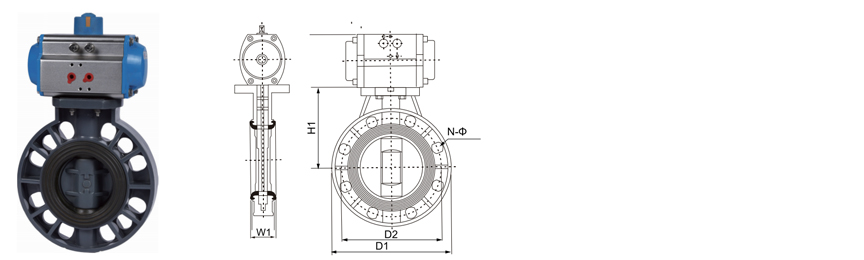

Storlek/nom.		dn63	dn75	dn90	dn110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	DÅN	125	145	160	180	210	240	295	350	400
	ANSI	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N -φ	DIN	4 -φ18	4 -φ18	8 -φ18	8 -φ18	8 -φ18	8 -φ22	8 -φ22	8 -φ22	12 -φ22
	ANSI	4 -φ19	4 -φ19	4 -φ19	4 -φ19	8 -φ22	8 -φ22	8 -φ22	12 -φ25	12 -φ25
	Jis	4 -φ19	4 -φ19	8 -φ19	8 -φ19	8 -φ23	8 -φ23	12 -φ23	12 -φ25	16 -φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Vridmoment (n · m)		10	10	15	22	40	45	65	-	-

Ställdonets arbetsläge dubbelverkande/enstaka verkande (NC normalt stängd, ingen normalt öppen)

Specifikation	63	75	90	110	140	160	225	280	315
Specifikation	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Kontrollerande stress	4 ~ 8
Namur Standard Air Source Interface	G 1/4 "
Dubbelverkande ställdonsmodeller	Tbn052d	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	Tbn125d	TBN140D
Enkelt fungerande ställdonsmodeller	Tbn063sk	Tbn075sk	Tbn083sk	Tbn092sk	Tbn105sk	Tbn125sk	Tbn125sk	Tbn140sk	TBN160SK
