{config.cms_name} Hem / Produkt / UPVC/CPVC -ventil / SCH8O/DIN UPVC/CPVC Labcock Kulventil
Zheyi Pipeline (Wuhan) Co., Ltd.
specialtillverkad SCH8O/DIN UPVC/CPVC Labcock Kulventil För livsmedelsindustrin/fordon/elektronisk

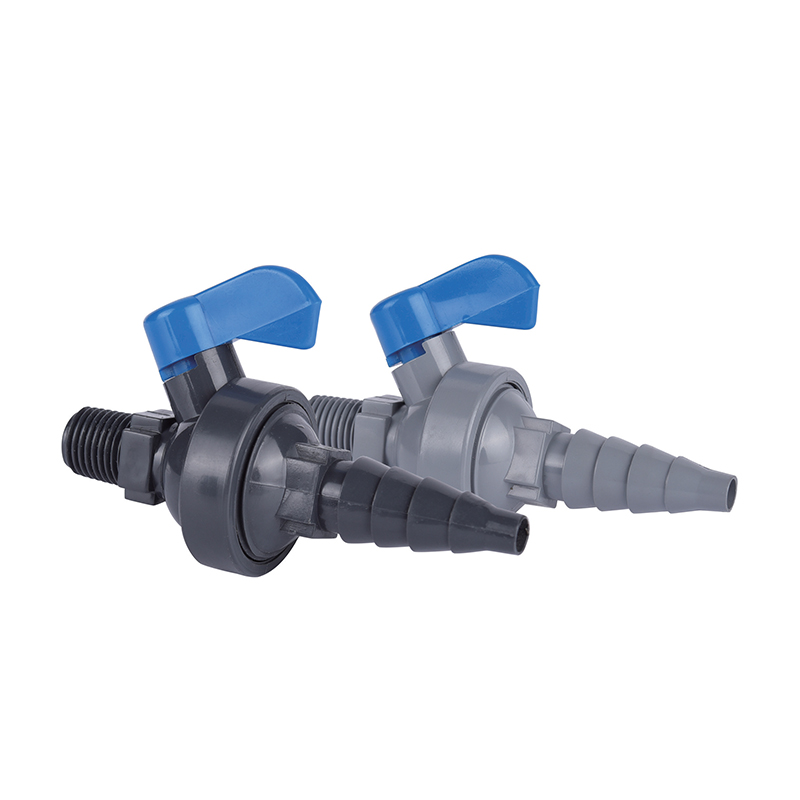

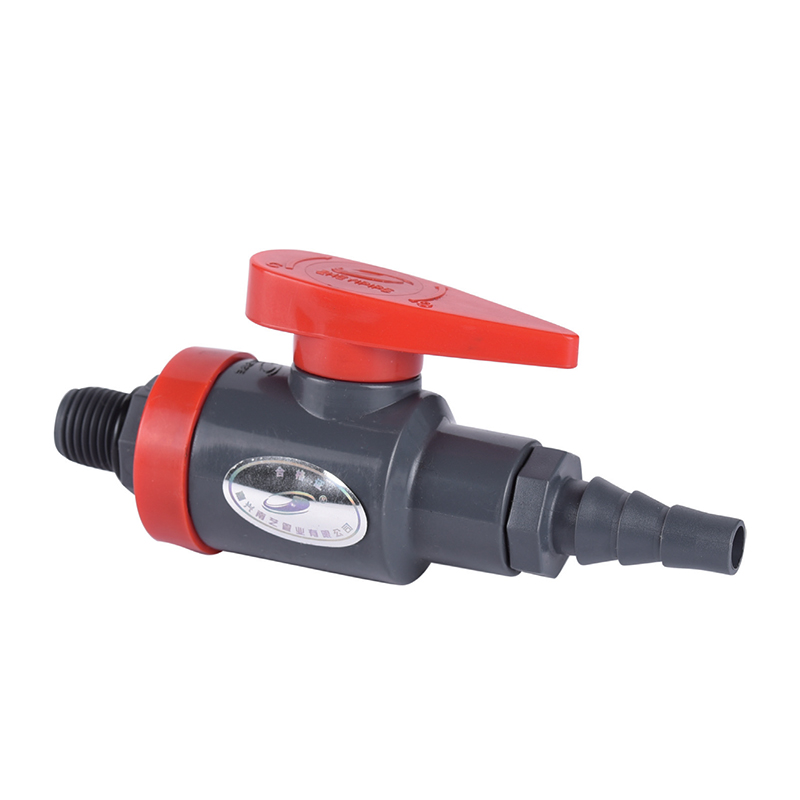

SCH8O/DIN UPVC/CPVC Labcock Kulventil

SCH8O/DIN UPVC/CPVC Labcock Kulventil

Labcock-kulventilen är en högpresterande ventil som ofta används i industrier som olja, kemikalier, kraft och vattenbehandling. Dess kärnkomponent är en roterbar kula som styr vätskeflödet genom att justera dess vinkel.

Ventilens tätningsyta genomgår specialbehandling för att bibehålla tätningsprestanda även efter långvarig användning, vilket minskar risken för läckage. Den är lämplig för olika flytande medier, inklusive vatten, olja och gaser.

Kontakta oss
  • SCH8O/DIN UPVC/CPVC Labcock Kulventil
  • SCH8O/DIN UPVC/CPVC Labcock Kulventil
Tidigare：Ingen tidigare produkt
Nästa：SCH8O/DIN pneumatisk UPVC-flänsmembranventil
parameter ansökan Tekniska standarder
SCH80 / DIN · LABCOCK · KOMPAKT ISOLERING
UPVC / CPVC Labcock Kulventil
Panelfäste · Kompakt kropp · Full port · PTFE-sittande
SCH80/DIN UPVC/CPVC Labcock Kulventil är en kompakt kvartsvarvsisoleringsventil för vätskeledningar med små borrhål i laboratorie-, instrumenterings- och provtagningskretsar. Kroppen är gjuten i UPVC eller CPVC enligt ASTM SCH80 och DIN dimensionsstandarder, och kulan med full port ger obehindrat flöde vid det nominella hålet. Ett PTFE-sätesset ger avstängning mot syror, alkalier, salter och högrent vatten. Den kompakta karossen accepterar panelmontering, vilket gör att ventilen kan fixeras genom en instrumentpanel eller utrustningskåpsvägg med handtaget och utloppet åtkomligt framifrån. Gängade ändkonfigurationer och slang-hullingar täcker rör och små röranslutningar. Ventilen levereras för OEM-utrustning, laboratorieutrustning, provtagningsslädmontage och pilotanläggningskonstruktion.
DN8–DN25 Nominellt hål
PN10 Tryckklass
0–93°C CPVC-tjänst
Panelfäste Fixeringsmetod
Kompakt installation
Minskad kroppslängd och handtagssvep tillåter tät ventilgruppering på grenrör, provtagningspaneler och utrustningsfronter där standardkulventiler inte passar.
Panelfixering
Kroppen accepterar en panelmonterad fixering så att ventilen kan säkras genom en instrumentpanelvägg, med handtaget och utloppet på operatörssidan.
Full Port Bore
Kulhålet stämmer överens med den nominella ledningsstorleken, så provtagnings- och doseringsledningar med små hål får inte den tryckförlust som är typisk för laboratorieventiler med reducerad port.
Materialval
UPVC täcker allmän kemikaliebelastning till 60°C. CPVC utökar samma kompakta ventil till 93°C för varma frätande och högrent media.
Ventilkonstruktion
Kroppsmaterial UPVC · CPVC
Kulmaterial Förkromad mässing · Solid CPVC
Sitsmaterial PTFE
Avsluta anslutningar Gängad · Slanghulling · Hylsa
Handtag Spak, 90° rörelse
Designreferens ASTM D2467 · DIN 8061/8062
Driftkuvert
UPVC tak 60°C
CPVC tak 93°C
Tryckklassificering PN10 vid omgivning
Media pH-intervall UPVC 2–12 · CPVC 1–14
Vakuumservice 0,5 bar absolut vid 20°C
Flödeskarakteristik Full port, låg tryckförlust
Applikationssammanhang
01
Laboratorie och analytisk
Reagensledningar, provkranar, dräneringspunkter och bänkmonterade vätskekretsar där kompakt isolering krävs.
02
Instrumentering och provtagning
Analysatormatningsledningar, provtagningsskidor och panelmonterade instrumentslingor som behöver positiv isolering vid liten borrning.
03
Kemiska och farmaceutiska
Doseringsledningar, pilotanläggningskretsar och CIP-försörjningsgrenar som hanterar syror, alkalier och renat vatten.
04
Elektronik och ultrarent vatten
Ultrarena vattengrenar, försörjningspunkter för våta bänkar och elektroniska vattenprovtagningsledningar.
05
Solceller och litium
Etsmedel och elektrolytprovtagningspunkter, små reagensmatning och pilotledningsisolering.
06
Vattenrening och bilindustri
Kranar för provtagning av avloppsvatten, kylvattengrenar, kretsar för tvätt av delar och instrumentering av färglinje.
Installation och hantering
  • Bekräfta ändanslutningstyp och nominellt hål mot slang- eller rörschemat före montering.
  • Applicera PTFE-tejp endast på hangängor, lämna de två första gängorna fria för att undvika att tejp kommer in i flödesbanan.
  • Dra åt de gängade lederna för hand och för sedan inte mer än ett till två varv med en remnyckel.
  • För panelmontering, kontrollera paneltjockleken och utskärningsmåtten mot karossens fästmått.
  • Manövrera handtaget genom hela dess 90° rörelse innan du trycker på för att bekräfta att kulan roterar fritt.
  • Märk ventilens öppna och stängda lägen på panelinstallationer där handtagsspärren inte är synlig.
Begränsningar och försiktighetsåtgärder
  • UPVC servicetak är 60°C; CPVC-taket är 93°C. Överskrid inte gränsen för kroppsmaterial.
  • Tryckklassificering is PN10 at ambient temperature and derates with temperature per the published curve.
  • Ej avsedd för ångservice, snabb termisk cykling eller gasformiga medier över 2 bar.
  • Använd inte CPVC-kroppar med koncentrerade oxiderande syror som salpetersyra över 15 %.
  • Undvik att använda handtaget som en spak för rörinriktning; vridmoment som appliceras genom handtaget kan skada spindeltätningen.
  • Skydda kroppen från långvarig UV-exponering där den installeras utomhus eller under takfönster.
  • Applicera inte petroleumbaserade smörjmedel på PTFE-säten eller spindeltätningar.
Ingenjörs- och inköpsfrågor
Vilka slutanslutningar finns tillgängliga?
Gängade ändar, slanghylsändar och lösningsmedelshylsor finns tillgängliga beroende på nominellt hål. Gängade ändar passar små rör- och instrumentkopplingar, slanghylsändar passar flexibla slangar i laboratoriekretsar, och hylsor passar lösningsmedelssvetsade rör med små hål. Ange anslutningstyp och standard på förfrågan.
Hur specificeras panelmonteringsmåttet?
Ange paneltjocklek och önskad utskärningsdiameter eller fixeringsgänga. Ventilhusets fixeringsmått och den maximala paneltjockleken den rymmer bekräftas på orderbekräftelsen, så panelen kan borras innan ventilen kommer till plats.
Är ventilen lämplig för provtagning?
Ja. Helportshålet och den kompakta kroppen gör ventilen lämplig för provkranar och analysatormatningsledningar. För provtagning med hög renhet, specificera CPVC-kropp med PTFE-säten och bekräfta att ändanslutningstypen inte introducerar dödvolym vid tapppunkten.
Vilka certifikat följer med försändelsen?
Intyg om överensstämmelse som hänvisar till ASTM D2467 och DIN 8061/8062 utfärdas som standard. Batchmaterialrapporter och trycktestprotokoll finns tillgängliga på begäran för projektdokumentationspaket. Certifikat för FDA-kompatibla kvaliteter är tillgängliga där UPVC-kroppen är specificerad för dricksvatten eller livsmedelskontakt.
Vilken är den rekommenderade reservpolicyn för panelinstallationer?
För panelbyggen, håll en reservventil per tio installerade enheter av varje borrning och materialkombination, plus ett litet lager av PTFE-sätessatser. Eftersom ventilen är kompakt och låg kostnad i förhållande till panelenheten, är reservdelar på enhetsnivå vanligtvis mer praktiska än byte av fältsäten på små hålstorlekar.
Levereras för OEM-utrustning, laboratorieutrustning, montering av provtagningsslädar och pilotanläggningskonstruktion inom kemiska, metallurgiska, solcells-, kärnkrafts-, litium-, elektroniska halvledare, livsmedels-, läkemedels-, fordons- och industriell vattenreningssektorer. Mediebevakningen inkluderar sura och alkaliska vätskor, ultrarent vatten, dricksvatten, elektroniskt vatten och industriellt avloppsvatten.
ASTM D2467 DIN 8061/8062 PN10 Full port Panelfäste PTFE sittande
Rekommenderade produkter
Företag
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Labcock Kulventil För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC Labcock Kulventil För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 sv
  • nationellt högteknologiskt företag
  • Certifikat
  • Certifikat
Nybörjare
Lämna ett meddelande
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Strikt kvalitetskontroll

    ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

    Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Precisionsprestandatestning
    På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

    ● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
    ● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
    ● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
    ● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
    ● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC Labcock Kulventil Branschkunskap

Urvals- och ansökningsguide av Labbock kulventil i industriella rörsystem

I industriella rörsystem används Labbock kulventil flitigt i många nyckelindustrier på grund av dess pålitliga tätning, korrosionsbeständighet och långa livslängd. Olika arbetsförhållanden har olika krav på material, trycknivå och tätningsprestanda hos kulventiler. Följande är urvalspunkterna och applikationsscenarioanalysen av Labbock kulventil i flera branscher:

1. Säkert dricksvatten & dricksvatten
Urvalskrav: Använd livsmedelsklassat rostfritt stål (såsom SS316) eller EPDM-tätningar för att säkerställa ingen tungmetallutfällning och uppfylla hygienstandarder (såsom FDA, WRAS).
Tillämpningsscenarier: Kommunalt vattenförsörjningsnät, vattenreningsverk, dricksvattenleveranssystem, kräver noll läckage för att förhindra föroreningar.

2. Metallurgiindustri
Urvalskrav: Hög temperaturbeständighet, slitstyrka, ventilhusmaterial är vanligtvis kolstål eller legerat stål, och tätningar är hårda metalltätningar eller PTFE för att anpassa sig till högt damm och hög korrosionsmedia (såsom slurry, högtemperatur rökgas).
Tillämpningsscenarier: masugns kylsystem, stålvalsproduktionslinje, smältverkens korrosiva vätskekontroll.

3. Solcellsindustrin
Urvalskrav: hög renhet, låg partikelförorening, ventilkroppen är gjord av ultrarent rostfritt stål (SS316L), och tätningsmaterialet är PTFE eller perfluoroethergummi (FFKM) för att förhindra kontaminering av silikonmaterial.
Tillämpningsscenarier: polykiselproduktion, kemisk vätsketransport i solcellstillverkningsprocessen och gaskontroll med hög renhet.

4. Kärnkraftsindustrin
Urvalskrav: strålningsbeständighet, högt tryck och hög temperaturbeständighet, måste överensstämma med ASME III kärnkraftscertifiering, materialet är vanligtvis rostfritt stålgrafitförsegling för att säkerställa tillförlitlighet under extrema arbetsförhållanden.
Tillämpningsscenarier: kylsystem för kärnkraftsöar, behandling av radioaktivt avfallsvätskor, isolering av huvudångrörledningen.

5. Elektronisk halvledare
Urvalskrav: ultrahög renhet, kemisk korrosionsbeständighet, ventilkroppen är gjord av elektropolerat 316L rostfritt stål, och tätningen kan vara PTFE- eller PFA-foder för att undvika kontaminering av partiklar och metalljoner.
Användningsscenarier: wafertillverkning, leverans av etsvätska, system för ultrarent vatten (UPW).

6. Medicin
Urvalskrav: steril design, enkel rengöring (CIP/SIP), materialet måste uppfylla GMP-standarder, vanligtvis 316L rostfritt stål EPDM/FKM tätningar.
Användningsscenarier: biofarmaceutisk vätskekontroll, vatten för injektionssystem (WFI), sterilt odlingsmedium.

7. Industriell vattenrening
Urvalskrav: korrosionsbeständighet, anti-skalning, lämplig för sura och alkaliska medier, valfri PVC-fodrad ventil eller duplex rostfritt stål, EPDM eller Viton tätningar.
Användningsscenarier: cirkulerande kylvatten, omvänd osmos (RO) system, kemikaliedoseringsanordning.

8. Industriellt avloppsvatten
Urvalskrav: korrosionsbeständighet, slitstyrka, ventilhusmaterialet kan vara epoxibeläggning av gjutjärn eller duplexstål, PTFE- eller NBR-tätningar används, lämpliga för avloppsvatten som innehåller partiklar och hög salthalt.
Användningsscenarier: avloppsreningsverk, galvanisering av avloppsvattenrening, kemiska avloppssystem.

Sammanfattning av nyckelfaktorer vid urval
Medium egenskaper: korrosivitet, partikelhalt, temperatur/tryck.
Materialmatchning: rostfritt stål, legering, val av plastfoder.
Tätningsteknik: mjuk tätning (EPDM, PTFE) eller hård metalltätning.

Branschcertifiering: såsom ASME, FDA, GMP, kärnkraftsstandarder, etc.
