SCH8O/DIN UPVC/CPVC Reducerande T-shirt

UPVC/CPVC Reducing Tee används inom vattenrenings-, kemi- och byggindustrin. Tillverkad av högkvalitativa UPVC- eller CPVC-material, den har korrosionsbeständighet och högtemperaturprestanda.

Reducing Tee är designad för att ansluta rör med olika diametrar, vilket möjliggör mjuka övergångar i rörsystemet, minskar flödesmotståndet och förbättrar den totala effektiviteten. Den är enkel att installera, erbjuder tätning för att förhindra läckage och är lätt för bekväm transport och installation. Reducing Tee följer internationella standarder för att säkerställa tillförlitlig kvalitet.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Looper Fläns
Nästa：SCH8O/DIN UPVC/CPVC 45°Elbow

parameter ansökan Tekniska standarder

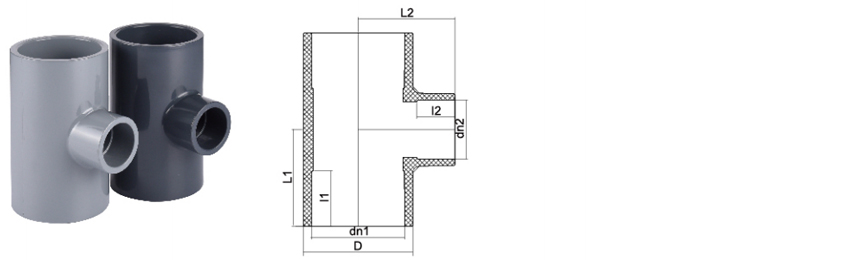

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Reducing Tee - Standardkompatibla rörkopplingslösningar

Denna produktsida tillhandahåller tekniska specifikationer och applikationsdetaljer för våra SCH80- och DIN-standard UPVC/CPVC-reducerande tees. Dessa kopplingar är konstruerade för exakt flödesomdirigering och diameterminskning i industriella rörsystem, vilket säkerställer tillförlitlig prestanda i olika vätskeöverföringstillämpningar.

Produktegenskaper

Dubbel standardefterlevnad: Tillverkad i enlighet med både ASTM D1784 (SCH80) och DIN 8063 standarder, vilket säkerställer dimensionell noggrannhet och kompatibilitet med ett brett utbud av industriella rörnät.
Korrosionsbeständighet: Tillverkad av oplastiserad polyvinylklorid (UPVC) och klorerad polyvinylklorid (CPVC), vilket ger motståndskraft mot syror, alkalier, salter och andra frätande kemikalier. Denna egenskap förlänger livslängden inom kemisk bearbetning, vattenbehandling och laboratorieapplikationer.
Strukturell integritet: Designad med robust väggtjocklek för att motstå höga tryck- och temperaturvariationer, vilket bibehåller fogstabilitet under driftspåkänning. Lämplig för både tryck- och icke-trycktillämpningar, inklusive system för dricksvatten, industrikemikalier och avloppsvatten.
Sömlös anslutning: Konstruerad för säker, läckagefri lösningsmedelscement eller gängade anslutningar, vilket underlättar effektiv installation och systemunderhåll. Det exakta inre hålet främjar jämnt vätskeflöde, vilket minimerar tryckförlust och turbulens.

Tekniska specifikationer

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Material	UPVC (typ I klass I), CPVC (cellklass 23447)	UPVC, CPVC
Standarder	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Drifttryck	Upp till 150 PSI vid 73.4°F (23°C)	PN 10 /PN 16
Temperaturområde	UPVC: 0°C till 60°C; CPVC: -10°C till 95°C	UPVC: 0°C till 60°C; CPVC: -10°C till 95°C

Ansökningsområden

SCH80/DIN UPVC/CPVC-reducerande tee är en integrerad komponent i system som kräver hållbar och pålitlig flödeshantering. Dess tillämpning spänner över olika branscher, inklusive:

Kemisk bearbetning och lagring
Vattenrenings- och distributionsanläggningar
Avloppsvattenhanteringssystem
Laboratorievätskeöverföringsledningar
Livsmedels- och dryckesförädling

Vanliga upphandlingsförfrågningar

1. Vilka är de viktigaste skillnaderna mellan SCH80 och DIN standardreducerande tees, och hur väljer jag rätt för mitt projekt?

Den primära skillnaden ligger i deras dimensionella standarder och tryckklassificeringar. SCH80 är en amerikansk standard baserad på rörstorlek, medan DIN är en europeisk metrisk standard baserad på nominellt tryck (PN). SCH80-beslag används ofta i Nordamerika för högtrycksapplikationer, medan DIN är utbredd i Europa och Asien. Rätt val beror på din befintliga rörledningsinfrastruktur och projektkrav. För detaljerad storleks- och kompatibilitetsinformation, se de tekniska specifikationerna eller kontakta vårt ingenjörsteam för att säkerställa sömlös integration.

2. Hur jämförs temperatur- och tryckklassificeringen för en UPVC-reducerande tee med en CPVC-reducerande tee i en kemisk bearbetningsmiljö?

UPVC- och CPVC-beslag är båda mycket kemikaliebeständiga, men de skiljer sig åt i sina driftstemperaturgränser. UPVC är lämplig för applikationer med en maximal temperatur på cirka 60°C (140°F), medan CPVC kan hantera högre temperaturer upp till 95°C (203°F) och är lämplig för heta frätande vätskor. Om din applikation involverar heta vätskor eller ånga, är en CPVC-reducerande tee det mer lämpliga och pålitliga valet. Att välja rätt material är avgörande för systemets integritet och livslängd. Våra produktdatablad innehåller specifika tryckavvärderingskurvor för olika temperaturer, som bör ses över för dina specifika driftsförhållanden.

Företag

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Reducerande T-shirt För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC Reducerande T-shirt För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg

Nybörjare

Förstå kemisk och litium UPVC/CPVC -ventiler (DIN/ANSI): N...
Sep 11,2025
Introduktion till UPVC- och CPVC -ventiler Vad är det UPVC- och CPVC -ventiler ? UPVC (oplastiserad polyvinylklorid) och CPVC (klorerad polyvinylklorid) är hållbara, korrosionsresistenta termoplast som va...
Läs mer
UPVC/CPVC -rörbeslag: Den ultimata guiden för installation...
Sep 04,2025
Introduktion: En omfattoche guide till UPVC/Cpvc -rörbeslag I modern konstruktion, hemrenovering och industrifält är rörledningssystem en oundgänglig livlinje. Och UPVC (Oplastiserad polyvinylklorid) o...
Läs mer
Välja rätt UPVC- eller CPVC -ventil för kemisk och litiumh...
Aug 25,2025
Att välja rätt ventil är ett kritiskt beslut i alla kemiska bearbetningar eller litiumjonbatteriproduktionsanläggning. Fel val kan leda till läckor, kostsam driftstopp och säkerhetsrisker. När man hanterar frätande me...
Läs mer

Lämna ett meddelande

Strikt kvalitetskontroll

ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.
Precisionsprestandatestning

På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC Reducerande T-shirt Branschkunskap

Urval av UPVC/CPVC-reducerande utslagsplatser i industriella rörsystem: storleksstandarder, tryckklassificeringar och kemisk kompatibilitet

I industriella rörsystem måste valet av UPVC/CPVC-reducerande tees (Reducing Tees) heltäckande överväga storleksstandarder, tryckklassificeringar och kemisk kompatibilitet för att säkerställa systemsäkerhet och långsiktig stabilitet. Följande är viktiga urvalspunkter för olika branschtillämpningar:

1. Storleksstandarder och tryckklassificeringar
UPVC (oplasticerad polyvinylklorid) är lämplig för normala temperatur- och lågtrycksscenarier (som ≤60°C), och används ofta i dricksvatten, industriell vattenbehandling och andra system. Storleken måste överensstämma med ISO 1452 eller ASTM D1785 standarder.

CPVC (klorerad polyvinylklorid) har högre temperaturbeständighet (upp till 90°C) och är lämplig för högtemperaturvätskor, såsom kylvätskerör inom solcellsindustrin eller betningsprocesser inom metallurgi. Den måste överensstämma med ASTM F441-standarder och tryckklassificeringen måste matcha systemdesignen (som SCH 80/40).

2. Kemisk kompatibilitet
Olika industrier har strikta krav på materialens korrosivitet:

Den elektroniska halvledar- och medicinindustrin kräver rör med hög renhet. CPVC har utmärkt kemisk beständighet och kan motstå ultrarent vatten och svag syra/alkali media.
I kärnkraftverkens hjälpsystem ska UPVC/CPVC klara strålningsmotståndstestet för att undvika läckage på grund av kemisk nedbrytning.
När industriellt avloppsvatten innehåller frätande ämnen (som klor och sulfid) har CPVC bättre korrosionsbeständighet än UPVC, men anti-aging-prestandan efter långvarig kontakt måste verifieras.

3. Anpassningsförslag för industriapplikationer
Säkert dricksvatten: NSF-certifierad UPVC är att föredra för att säkerställa icke-toxicitet.
Hög temperatur/frätande scenarier (som metallurgi, solceller): CPVC är mer tillförlitligt och extra uppmärksamhet måste ägnas åt gränssnittets tätningsmaterial (som EPDM-packning).
Precisionsindustrin (halvledare, medicin): Välj CPVC med en slät innervägg för att minska risken för vätskerester.
