UPVC/CPVC 45 ° armbåge

UPVC/CPVC 45 ° armbåge används i stor utsträckning i byggnads-, industri- och hushållssystem. Tillverkad av premium UPVC- eller CPVC -material erbjuder det korrosionsbeständighet och tryckmotstånd, effektivt motstå kemisk erosion.

Armbågen är utformad i en 45 ° vinkel, vilket möjliggör omdirigering av flexibel rör, minskar vätskemotståndet och förbättrar flödeseffektiviteten. Det är lätt, hållbart och enkelt att installera, lämpligt för olika rörsystem och säkerställa fasta anslutningar för varma och kalla vattenledningar och andra fluidtransportsystem.

Kontakta oss

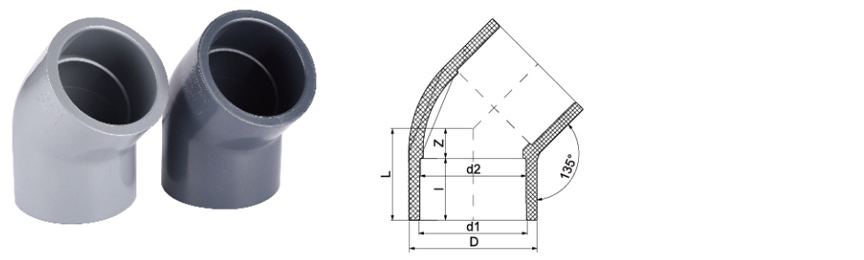

Storlek/nom.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
DÅN	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.7	32	41	50	63	74.6	88	104	126.8	164	184.8	254	306	345
		L	23	26	31.5	38.5	46	54	67	72	86	114	125	178	212	233
		Jag	17	19	23	27	32	38	44	51	61	76	86	119	148	165
	Cpvc	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	254	306	345
		L	23	26	31	38	46	56	65	76	91	114	129	178	212	233
		Jag	16.5	19	22.5	26.5	31.5	38	44	51	61.5	76.5	86.5	119	148	165
ANSJag	d1		21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	220.06	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.9	272.67	323.47
	D		30	35.5	43.6	53	60	72.8	88	108	132	164	191	254	306	345
	L		28.7	33.5	37	41.8	47	55	62	70.5	86	108.5	121.2	178	212	233
	I		22.2	25.5	28.6	31.8	35	39	44.5	50.5	60	70	76.2	101.6	148	165
Jis	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		30	35.5	43.6	53	60	72.8	88	108	132	164	191	254	306	345
	L		28.7	33.5	37	41.8	47	55	62	70.5	86	108.5	121.2	178	212	233
	I		22.2	25.5	28.6	31.8	35	39	44.5	50.5	60	70	76.2	101.6	148	165

UPVC/CPVC 45 ° armbåge Industry knowledge

Performansjämförelse av UPVC och CPVC 45 ° armbågar : Korrosionsbeständighet, temperaturområde och tillämplig scenarioanalys

I industriella rörsystem är UPVC (oplastiserad polyvinylklorid) och CPVC (klorerad polyvinylklorid) två allmänt använda termoplastiska material, och deras 45 ° armbågar spelar en nyckelroll i fluidtransport. Den här artikeln kommer att jämföra de två prestandan när det gäller korrosionsbeständighet, temperaturintervall och tillämpliga scenarier och analysera dem i kombination med tillämpningsbehovet för olika branscher.

1. Jämförelse av korrosionsmotstånd
UPVC: Det har utmärkt resistens mot syror, alkalier, salter och vissa organiska lösningsmedel, men har svag tolerans mot starka oxiderande syror (såsom koncentrerad svavelsyra och salpetersyra) och aromatiska kolväten och klorerade kolväten och är lämpliga för allmänna korrosiva miljöer.

CPVC: Ytterligare klorering på grundval av UPVC, den har starkare kemisk korrosionsbeständighet, tål högre koncentrationer av starka syror, starka alkalier och vissa organiska lösningsmedel och är lämplig för mycket frätande medeltransport.

Branschapplikationsanalys
Säkert dricksvatten (dricksvatten): UPVC är lämplig för kallt vattentransport, medan CPVC kan användas i varma och kallt vattensystem, särskilt för tillfällen som kräver desinfektion av högtemperatur.
Metallurgi: CPVC är mer lämplig för starka frätande processer såsom betning och elektroplätering, medan UPVC endast kan användas i svaga syramiljöer.
Fotovoltaic: CPVC är lämplig för högkoncentration etsning av transport av lösning, medan UPVC kan användas för allmänna kemiska rörledningar.
Kärnkraft: CPVC har bättre hög temperatur och strålningsmotstånd och är lämplig för kylvattensystem, medan UPVC endast är lämplig för lågtemperaturvattencirkulation.
Elektronisk halvledare: CPVC är mer lämplig för kemikalier med hög renhet (såsom etsningslösning, ultrapure vatten), medan UPVC kan användas för medier med låg korrosiv.
Medicin: CPVC är lämplig för sterilisering av högtemperatur och korrosionsbeständig vätsketransport, medan UPVC har lägre användbarhet.
Industriell vattenbehandling: UPVC kan användas i allmänna filtreringssystem, medan CPVC är lämplig för hög temperatur mjukat vatten eller kemiskt medeltillägg.
Industriellt avloppsvatten: CPVC är mer lämplig för stark syra/stark alkaliavloppsbehandling, medan UPVC endast är lämplig för vanligt avloppsvatten.

2. Jämförelse av temperaturområdet
UPVC: Arbetstemperaturområdet är vanligtvis 0 ° C ~ 60 ° C. Långvarig hög temperatur kan enkelt orsaka deformation och är endast lämplig för lågtemperatur eller normal temperaturvätskor.
CPVC: Starkare temperaturmotstånd, arbetstemperaturområde -40 ° C ~ 93 ° C, tål 110 ° C på kort tid, lämplig för högtemperatur varmt vatten, ånga och termisk teknik transport.

Branschapplikationsanalys
Säkert dricksvatten: UPVC är lämpligt för kallt vattenrör, och CPVC kan användas för system för varmvattenförsörjning.
Kärnkraftverk: CPVC är lämplig för medium och hög temperaturkylmedia, och UPVC är begränsat till lågtemperatur cirkulerande vatten.
Läkemedelsindustri: CPVC kan användas för steriliseringsrör med högt temperatur, medan UPVC inte är tillämplig.
Industriell vattenbehandling: UPVC är lämplig för normal temperaturfiltrering, och CPVC kan användas för pannvattenförsörjning eller högtemperaturmjukade vattensystem.

3. Sammanfattning av tillämpliga scenarier
Rekommenderade applikationer av UPVC 45 ° armbågar
Lågtemperatur, låg-frosiva miljöer, till exempel:
Kommunalt dricksvatten (kallt vattenledningar)
Allmän kemisk transport inom fotovoltaisk industri
Filtreringssystem med låg temperatur för industriell vattenbehandling

Rekommenderade applikationer av CPVC 45 ° armbågar
Högtemperatur, mycket frätande miljöer, till exempel:
Kemikalier med hög renhet och etsning av flytande transport för elektroniska halvledare
Betning och elektroplätering av flytande rörledningar i den metallurgiska industrin
Medel- och högtemperaturkylsystem i kärnkraftverk
Högtemperatur sterilisering och korrosionsbeständig flytande transport i läkemedelsindustrin
Stark syra/alkali avloppssystem i industriell avloppsrening
