SCH8O/DIN UPVC/CPVC Looper Fläns

UPVC/CPVC Looper Fläns används i industri- och konstruktionsapplikationer. Den erbjuder korrosionsbeständighet och högtemperaturprestanda, vilket gör den lämplig för transport av olika vätskor och gaser.

Flänsen är konstruerad för enkel installation, vilket säkerställer säkra röranslutningar och minskar läckagerisker. UPVC/CPVC Looper Flange är idealisk för industrier som vattenbehandling, kemikalier och HVAC, vilket effektivt förlänger livslängden för rörsystem.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Blind Flange
Nästa：SCH8O/DIN UPVC/CPVC Reducerande T-shirt

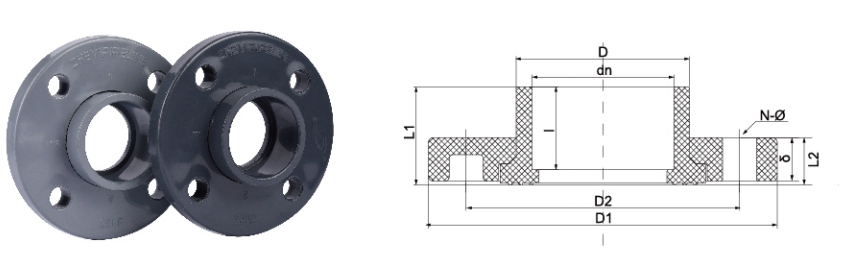

parameter ansökan Tekniska standarder

STORLEK/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DJAGN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	JAG	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSJAG	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	JAG	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	JAG	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Looper Fläns - Säkra och mångsidiga röranslutningar

SCH80/DIN Looper Flange är en konstruerad komponent designad för att skapa pålitliga och demonterbara anslutningar i PVC- och CPVC-rörsystem. Det underlättar integrationen av plaströrledningar med metallflänsar, pumpar och ventiler, i enlighet med både SCH80- och DIN-stocharder. Denna produkt är tillverkad för att säkerställa dimensionell konsistens och mekanisk integritet under specificerade driftsförhållanden, vilket gör den lämplig för ett brett spektrum av industriella tillämpningar.

Produktegenskaper

Dubbel standardkompatibilitet: Designad för att passa båda SCH80 and DIN bultmönster, vilket ger en mångsidig lösning för system som kräver internationell kompatibilitet. Denna funktion förenklar upphandling för projekt som måste uppfylla flera regionala standarder.
Korrosionsbeständighet: Tillverkad från UPVC (Oplasticerad polyvinylklorid) eller CPVC (Klorerad polyvinylklorid), flänskroppen är resistent mot ett brett spektrum av kemikalier, syror, alkalier och salter. Denna egenskap är kritisk för långvarig användning i frätande miljöer.
Strukturell integritet: Slingkonstruktionen gör att flänsen kan rotera fritt för bultinriktning, vilket förenklar installationen medan kärnnavet upprätthåller en styv anslutning till röret. Detta förhindrar påfrestningar på lederna och säkerställer en säker tätning.
Högtrycksbetyg: Konstruerad för att motstå tryckvärden som överensstämmer med SCH80-rörschemat, vilket gör den lämplig för applikationer som kräver högre trycktolerans än vanliga PVC-system.

Tekniska specifikationer

Material	Mått	Standard	Nominellt tryck
UPVC (PVC-U) / CPVC (PVC-C)	Se SCH80- och DIN-specifikationerna	ASTM D1784 / DIN EN ISO 1452	PN10 / Klass 150
Tillgängliga storlekar	Anslutningstyp	Färg	Packningskompatibilitet
1/2 tum till 12 tum (DN15 till DN300)	Lösningsmedelscementuttag	Grå (UPVC), Ljusgrå/Tan (CPVC)	EPDM, FPM (FKM)

Applikationsfält

SCH80/DIN Looper-flänsen används i system som kräver en säker, kemiskt resistent och demonterbar anslutning. Typiska tillämpningar inkluderar

Vatten- och avloppsreningsanläggningar
Kemiska bearbetnings- och hanteringsanläggningar
Industriella processrör för frätande vätskor
Pool- och vattensystem som kräver robusta, långvariga komponenter
Gruv- och raffineringsverksamhet
Kraftproduktionsanläggningar

---

Vanliga frågor

1. Hur skiljer sig en UPVC looper fläns från en traditionell fast fläns i installation och tillämpning?

En slingfläns har en fritt roterande ring, vilket förenklar inriktningen av bulthål under installationen, en betydande fördel i trånga utrymmen eller när rör redan är säkrade. En fast fläns kräver exakt rotationsinriktning av hela rörsektionen, vilket kan vara mer utmanande. Den roterande mekanismen hos slingflänsen hjälper också till att minska belastningen på rörsystemet, särskilt vid anslutning till fasta metallkomponenter. För specifika installationsinstruktioner och bästa praxis, konsultera vår tekniska dokumentation eller kontakta vårt supportteam.

2. Vad är temperatur- och tryckbegränsningen för SCH80/DIN CPVC-flänsen, och hur jämförs den med metallflänsar i korrosiva miljöer?

SCH80/DIN CPVC-flänsen är konstruerad för applikationer med högre temperatur än UPVC, med en maximal drifttemperatur vanligtvis upp till 200°F (93°C) och en tryckklassificering som överensstämmer med SCH80-standarder. Även om metallflänsar ofta har högre sluttryck, är de känsliga för korrosion från många industrikemikalier. Däremot bibehåller CPVC-flänsen sin strukturella integritet i korrosiva medier, vilket kan bryta ned metalliska alternativ. Beslutet mellan CPVC och en metallfläns bör baseras på en omfattande analys av vätsketyp, driftstemperatur och erforderligt tryck. Vårt ingenjörsteam kan tillhandahålla en detaljerad materialkompatibilitetsanalys för din specifika applikation.

Företag

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Looper Fläns För livsmedelsindustrin/fordon/elektronisk leverantör och specialtillverkad SCH8O/DIN UPVC/CPVC Looper Fläns För livsmedelsindustrin/fordon/elektronisk fabrik. Vi grundades 2007 och fokuserar på forskning och utveckling, tillverkning, försäljning och service av industrirör av CPVC och UPVC. Företaget har erhållit ett antal certifieringar, inklusive produktionslicens för specialutrustning, hygienlicens för vattenrelaterade produkter i Zhejiang-provinsen, IS09001-certifiering för kvalitetsledningssystem, IS014001-certifiering för miljöledningssystem och IS045001-certifiering för arbetsmiljö och säkerhet. Företaget har mer än 50 oberoende immateriella rättigheter och egenutvecklade import- och exporträttigheter. För att kunna erbjuda diversifierade produkter och bättre tjänster har företaget introducerat avancerad teknik, verktygsutrustning och unika råvaror och ledningssystem från Tyskland och USA. Under årens lopp har våra produkter använts i stor utsträckning för rörledningstransport av syra- och alkalivätskor, ultrarent vatten, dricksvatten, rent vatten av elektronisk kvalitet och industriellt avloppsvatten inom kemi, metallurgi, solceller, kärnkraft, litiumbatterier, elektroniska halvledare, livsmedel, medicin, bilindustri, industriell vattenrening och andra industrier. För närvarande har ZHEYI Group etablerat mer än 30 försäljningsbolag över hela landet, och alla typer av produkter exporteras till Europa, Amerika, Sydostasien och andra länder och regioner, och är djupt gynnade av inhemska och utländska kunder.

Hedersintyg

Nybörjare

Förstå kemisk och litium UPVC/CPVC -ventiler (DIN/ANSI): N...
Sep 11,2025
Introduktion till UPVC- och CPVC -ventiler Vad är det UPVC- och CPVC -ventiler ? UPVC (oplastiserad polyvinylklorid) och CPVC (klorerad polyvinylklorid) är hållbara, korrosionsresistenta termoplast som va...
Läs mer
UPVC/CPVC -rörbeslag: Den ultimata guiden för installation...
Sep 04,2025
Introduktion: En omfattoche guide till UPVC/Cpvc -rörbeslag I modern konstruktion, hemrenovering och industrifält är rörledningssystem en oundgänglig livlinje. Och UPVC (Oplastiserad polyvinylklorid) o...
Läs mer
Välja rätt UPVC- eller CPVC -ventil för kemisk och litiumh...
Aug 25,2025
Att välja rätt ventil är ett kritiskt beslut i alla kemiska bearbetningar eller litiumjonbatteriproduktionsanläggning. Fel val kan leda till läckor, kostsam driftstopp och säkerhetsrisker. När man hanterar frätande me...
Läs mer

Lämna ett meddelande

Strikt kvalitetskontroll

ZHEYI Group följer principen "kvalitet först", använder internationellt avancerad utrustning och högkvalitativa råvaror, kontrollerar strikt varje produktionsled och har åtagit sig att tillhandahålla pipeline-produkter med utmärkt prestanda och utsökt utseende.

Företaget använder den mest avancerade produktionsutrustningen och högkvalitativa material, inklusive japanska Sekisui och amerikanska Lubrizol. "ZHEYI" kombinerar perfekt utsökt produktionsteknik med professionell ledning, och varje produkt genomgår strikt kvalitetskontroll - från produktion, inspektion till slutleverans, vilket säkerställer den perfekta kombinationen av utseende och funktion.
Precisionsprestandatestning

På ZHEYI är varje produkt noggrant tillverkad, med fokus inte bara på utsökt estetisk design, utan också alltid på utmärkt inneboende kvalitet. Rigorösa prestandatester säkerställer att produkten kan bibehålla stabilitet och hållbarhet även under tuffa förhållanden.:

● Densitetstestning: Mäter materialdensitet för att säkerställa konstruktioners enhetlighet och stabilitet.
● Vicat mjukningstemperaturtest: utvärderar mjukningsgraden hos material under höga temperaturförhållanden för att säkerställa produktens förmåga att motstå deformation i olika miljöer.
● Ugnstest: simulerar långvarig värmebeständighet och verifierar produktens förmåga att motstå höga temperaturer under lång tid.
● Hydrostatiskt test: Utvärdera rörens hållfasthet under höga tryckförhållanden för att säkerställa produktsäkerhet och tillförlitlighet.
● Slagtest med fallhammare: Testa produktens slagtålighet under transport, installation och daglig användning.

SCH8O/DIN UPVC/CPVC Looper Fläns Branschkunskap

Hur man korrekt väljer UPVC/CPVC-öglefläns ? Tryckklassificering och temperaturanpassningsguide

UPVC (oplasticerad polyvinylklorid) och CPVC (klorerad polyvinylklorid) Looper Fläns spelar en nyckelroll i industriella rörsystem, särskilt i situationer där termisk expansion, vibrationer eller rörförskjutning behöver buffras. Korrekt val kräver omfattande hänsyn till materialegenskaper, tryckklassificering, temperaturområde och specifika industriapplikationskrav. Följande är en urvalsguide för olika branscher:

1. Materialval: UPVC vs CPVC
UPVC: Lämplig för normal temperatur (0°C~60°C) och lågtrycksscenarier, syra- och alkalikorrosionsbeständighet, låg kostnad, vanligen använd i dricksvatten (dricksvatten) och industriell vattenbehandling (industriell vattenbehandling).
CPVC: Högre temperaturbeständighet (-20°C~110°C), starkare tryckbeständighet, lämplig för högtemperaturmedia, såsom kylvätsketransport inom solcellsindustrin eller frätande vätskor inom metallurgi (metallurgi).

2. Trycknivåanpassning
Klass 150: Lämplig för lågtryckssystem, såsom säkert dricksvatten och ultrarent vattenleverans för elektroniska halvledare.
Klass 200/Klass 300: Lämplig för medel- och högtrycksscenarier, såsom hjälpledningar till kärnkraftverk eller högtrycksutsläppssystem för industriavloppsvatten.

3. Anpassningsguide för industriapplikationer
Medicin: Måste följa FDA-standarder, CPVC (högtemperatursteriliseringsbeständighet) är att föredra, och trycknivån är vanligtvis klass 150.
Solceller: CPVC är mer lämplig eftersom den involverar högtemperaturkylvätskecirkulation och kräver temperatur- och tryckbeständighet (klass 200 ).
Metallurgi: Stark syra/alkali-miljö, UPVC (normal temperatur) eller CPVC (hög temperatur), trycknivån måste väljas enligt pumptrycket (vanligtvis klass 200~300).
Kärnkraft: Hjälprör kan använda CPVC (strålningsbeständig modifierad version), klass 300 för att säkerställa säkerhetsredundans.
Elektronisk halvledare: Ultrapure vattensystem rekommenderar UPVC (låg fällning), klass 150 är tillräcklig.

4. Installations- och underhållsrekommendationer
Undvik övertemperatur och övertryck: UPVC är lätt att mjuka upp vid >60°C, och CPVC kräver ytterligare stöd vid >110°C.
Anpassning av tätningsmaterial: EPDM-packningar är lämpliga för dricksvatten, och PTFE-packningar är mer lämpade för starka syror (som metallurgiskt avloppsvatten).
Regelbunden inspektion: Mycket korrosiva miljöer som industriavloppsvatten kräver förkortade underhållscykler.
