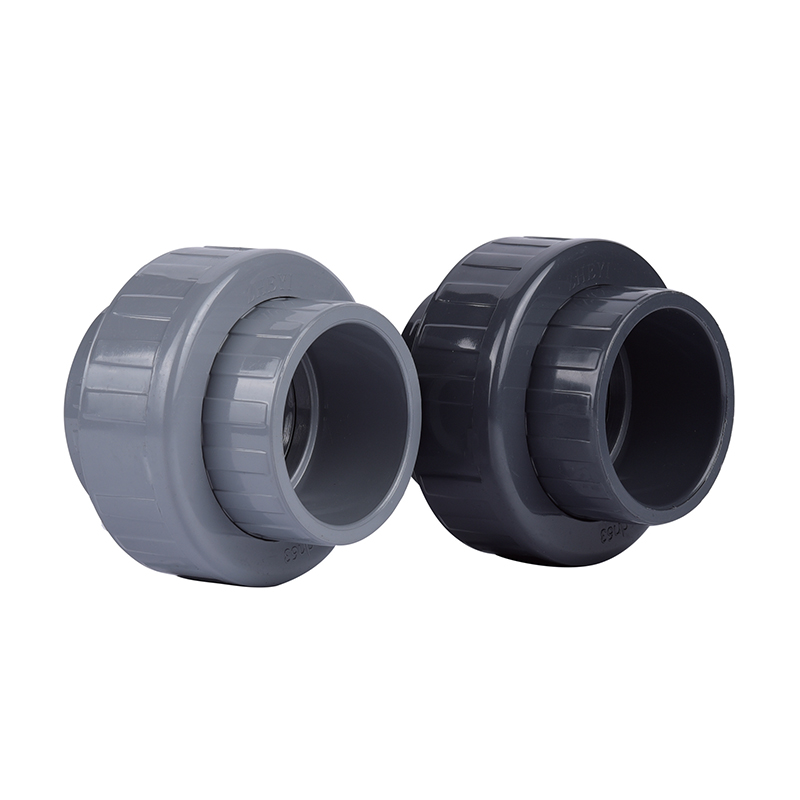

SCH8O/DIN UPVC/CPVC Ⅰ Union

UPVC/CPVCⅠ-facket har en unik design som möjliggör snabb och enkel installation utan komplexa verktyg eller expertis. Dess distinkta tätningsstruktur säkerställer noll läckage under vätskeöverföring, vilket förbättrar systemets säkerhet och stabilitet.

Med lätt konstruktion och låga underhållskostnader är det ett val för industri-, bygg- och bostadsrörsystem. Vi är fast beslutna att tillhandahålla högkvalitativa UPVC/CPVCⅠ-förbund för att möta olika kundbehov.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Ⅱ Union
Nästa：SCH8O/DIN UPVC/CPVC honadapter

parameter ansökan Tekniska standarder

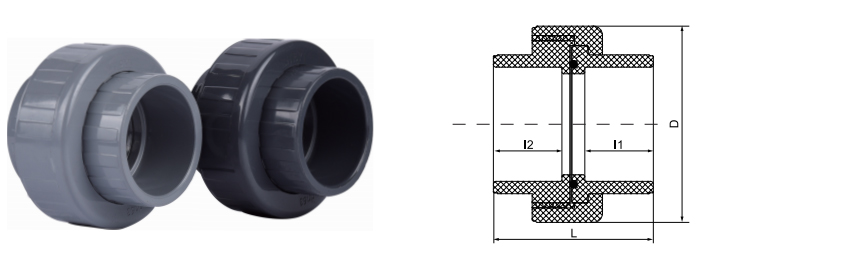

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TREDEL

UPVC / CPVC I Union

SCH80/DIN UPVC/CPVC I Union är en specialiserad tredelad rörkoppling utformad för att underlätta snabb anslutning och frånkoppling av rörsektioner utan att behöva göra permanenta modifieringar av systemet. Tillverkade i överensstämmelse med både ASTM SCH80 och DIN-standarder, ger dessa kopplingar ett mångsidigt gränssnitt för högtrycksvätskehantering. UPVC-varianten (Oplasticized Polyvinyl Chloride) är konstruerad för allmän kemikaliebeständighet och vattensystem vid omgivningstemperatur, medan CPVC-versionen (Chlorinated Polyvinyl Chloride) utökar servicekapaciteten till korrosiva miljöer med hög temperatur. Den interna O-ringstätningen säkerställer en läckagesäker övergång, vilket gör den till en kritisk komponent för system som kräver frekvent underhåll eller modulära omkonfigurationer i tung industrisektor.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Kompatibilitet med dubbla standarder

Tillgänglig i både SCH80 (ANSI) och DIN dimensionella specifikationer, vilket säkerställer sömlös integrering i internationella rörprojekt och befintliga infrastrukturer.

⦿

Kemisk tröghet

Polymerstrukturen motstår oxidation, fjällning och elektrokemisk korrosion, och bibehåller strukturell integritet vid transport av aggressiva syror, baser och salter.

⦿

Termiskt motståndsområde

UPVC-enheter stöder drift upp till 60°C, medan CPVC-varianter rymmer högtemperaturvätskor upp till 95°C, vilket ger stabilitet för kärnkraft och litiumbatteribehandling.

⦿

Högtrycksbetyg

SCH80-väggtjockleken ger ökad mekanisk hållfasthet och tryckbegränsningsförmåga jämfört med standard SCH40-kopplingar.

Teknisk parameteruppsättning

Teknisk parameter Specifikationsdetaljer

Materialsammansättning UPVC (polyvinylklorid) / CPVC (klorerad polyvinylklorid)

Överensstämmelse med standarder ASTM D2467 (SCH80), DIN 8061/8062

Tätningsmaterial EPDM / FKM (Viton) O-ringar för kemisk kompatibilitet

Anslutningstyper Sockel (Solvent Weld) eller gängad (NPT/BSPT)

Arbetstryck PN10 / PN16 (beroende på temperatur och diameter)

Primära tillämpningsscenarier

⚙

Halvledare och elektronik

Transport av ultrarent vatten (UPW) och kemikalier av elektronisk kvalitet i renrumsmiljöer för att förhindra jonkontamination.

⚙

Energi & kemisk bearbetning

Hantering av elektrolyter vid produktion av litiumbatterier, tillverkning av solcellsceller och syra-bastransport i metallurgiska anläggningar.

⚙

Vattenbehandling

Integrering i industriella avloppsreningsverk, avsaltningssystem och distributionsnät för dricksvatten.

⚙

Mat & Läkemedel

Vätsketransport i sanitära miljöer som kräver giftfria, icke-läckande rörmaterial som överensstämmer med FDA- och NSF-standarder.

Installationsriktlinjer

Applicering av lösningsmedelscement: Se till att hylsan och röränden är rena och torra innan du applicerar lämplig primer och lösningsmedelscement. Tillåt tillräcklig härdningstid baserat på tillverkarens tryckklasstabeller innan systemet aktiveras.
Tätningsinspektion: Före montering, kontrollera att O-ringen sitter korrekt och fri från skräp. Smörj med ett silikonbaserat smörjmedel vid behov; Undvik petroleumbaserade oljor som kan försämra EPDM-tätningar.
Termisk expansion: I högtemperatur-CPVC-installationer, ta hänsyn till koefficienten för linjär expansion. Fackföreningar bör placeras för att undvika överdriven stress orsakad av termiska rörelser.
Förvaringsförhållanden: Förvara beslag i ett skuggat område borta från direkt UV-exponering för att förhindra långvarig försprödning av material. Förvara enheterna i originalförpackningen för att skydda gängorna och tätningsytorna från mekanisk skada.

Viktiga underhållsanmärkningar

Efter eventuell demontering, byt alltid ut O-ringstätningen. Återanvändning av komprimerade tätningar leder till oförutsägbar läckageprestanda.
Inspektera kopplingsmutterns gängor med jämna mellanrum för tecken på deformation eller spänningsblekning, särskilt i system med frekventa temperaturcykler.
Använd inte metallverktyg för att dra åt kopplingsmuttern mer än för hand plus ett kvarts varv. Övervridning framkallar spänningssprickor i termoplastmuttrar.
För CPVC-föreningar i kontinuerlig varmdrift över 80°C, implementera ett halvårligt inspektionsprotokoll för materialmissfärgning eller ytsprickor.
