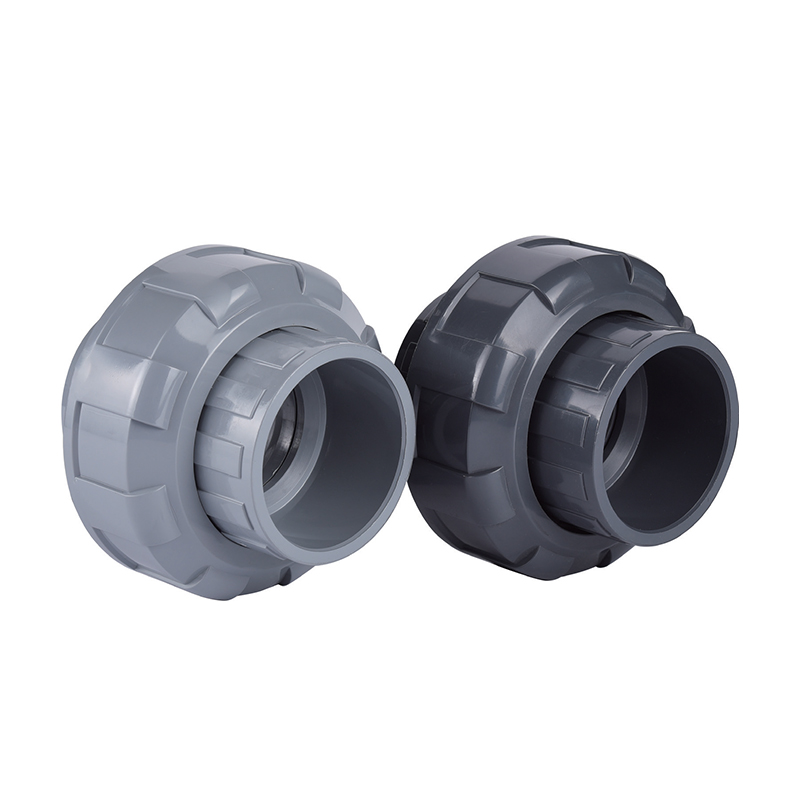

SCH8O/DIN UPVC/CPVC Ⅱ Union

UPVC/CPVCⅡ-facket uppvisar anti-åldringsegenskaper och bibehåller fysisk och kemisk prestanda även i tuffa miljöer. Dess design möjliggör snabb och enkel installation utan komplexa verktyg, vilket sparar tid och kostnader.

Förbandet erbjuder exceptionell tätningsprestanda, förhindrar effektivt läckage och säkerställer systemets stabilitet och säkerhet.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC Sadelled
Nästa：SCH8O/DIN UPVC/CPVC Ⅰ Union

parameter ansökan Tekniska standarder

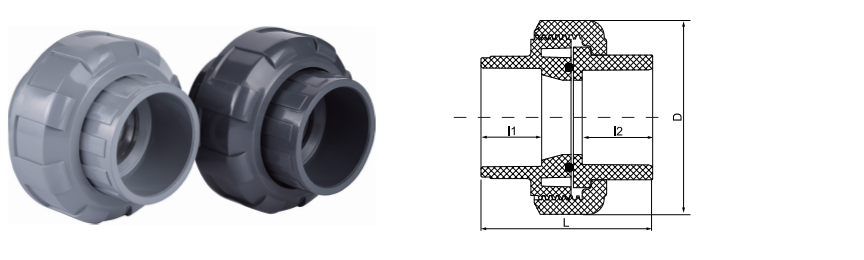

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · TRE-DELS UNION

UPVC / CPVC Typ II Union

Hylsa eller gängad · EPDM/FKM-tätning · Dubbel standard

SCH80/DIN UPVC/CPVC II Union är en kritisk komponent designad för säker anslutning och enkelt underhåll av industriella termoplastiska rörsystem. Konstruerad för att möta både ASTM Schedule 80 och DIN metriska standarder, har denna union en tredelad konstruktion som möjliggör frånkoppling av rörsektioner utan att skära av ledningen. UPVC-varianten (Oplasticized Polyvinyl Chloride) ger kemisk resistens för allmän vattenbehandling och korrosiv vätsketransport, medan CPVC-versionen (Chlorinated Polyvinyl Chloride) används specifikt för applikationer med högre temperaturer och aggressiv kemisk bearbetning. De precisionsbearbetade gängorna och högkvalitativa EPDM- eller FKM-O-ringarna säkerställer en läckagesäker tätning under nominella tryckförhållanden, vilket gör den till ett standardval för hög renhet och industriell vätskehantering.

Dubbel standardkompatibilitet

Tillgänglig i SCH80 (ASTM) och DIN-specifikationer för att sömlöst integreras i olika internationella rörkonfigurationer.

Material mångsidighet

UPVC-alternativ för frätande vätskor vid omgivningstemperatur och CPVC för kemisk beständighet för förhöjda temperaturer upp till 93°C (200°F).

Systemunderhållbarhet

Den fackliga designen underlättar snabbt byte av ventiler eller utrustning, vilket minskar stilleståndstiden i kontinuerliga bearbetningsmiljöer.

Kemisk tröghet

Icke-korrosivt termoplastiskt material förhindrar jonläckage och bibehåller mediets renhet i känsliga elektroniska eller farmaceutiska tillämpningar.

Tekniska specifikationer

Materialalternativ

UPVC (grå), CPVC (ljusgrå/beige)

Tryckbetyg

PN16 eller SCH80 (varierar beroende på storlek och temperatur)

Anslutningstyp

Sockel (lösningsmedelscement) eller gängad (NPT/PT)

Tätningsmaterial

EPDM eller FKM (Viton) O-ringar

Standardöverensstämmelse

ASTM D2467, ASTM F439, DIN 8063

▣

Halvledare och elektronik

Transport av ultrarent vatten (UPW) och kemikalier av elektronisk kvalitet där metallisk förorening måste elimineras.

▣

Kemi & Metallurgi

Transport av syror, baser och salter i pläteringslinjer, betningsprocesser och kemiska doseringssystem.

▣

Förnybar energi

Rörledningar för tillverkning av fotovoltaiska (PV) celler och elektrolytbehandling av litiumjonbatterier.

▣

Industriell vattenrening

Hantering av industriavloppsvatten, avsaltning av havsvatten och distribution av dricksvatten.

▣

Mat & Läkemedel

Sanitär transport av avjoniserat vatten och rengöring på plats (CIP) lösningar.

Installationsriktlinjer

Lösningsmedelssvetsning: Se till att rörändarna är fyrkantiga och avgradade. Använd lämplig primer och lösningsmedelscement som är specifik för materialet (UPVC vs. CPVC) för att säkerställa en molekylär bindning.
Inspektion av O-ringen: Före montering, kontrollera att O-ringen sitter korrekt i spåret och fri från skräp för att förhindra bypass-läckage.
Hand åtdragning: Kåpor bör i allmänhet dras åt för hand. Undvik övervridning med skiftnycklar, eftersom överdriven kraft kan orsaka spänningssprickor i termoplastiska mutterkomponenter.
Förvaringsförhållanden: Förvaras i en sval, torr miljö borta från direkt UV-exponering för att förhindra långvarig nedbrytning av polymerstrukturen.
Termisk expansion: När den används i CPVC-högtemperaturledningar, se till att rörsystemet inkluderar tillräckliga expansionsslingor för att förhindra mekanisk påfrestning på kopplingslederna.

Underhåll & inspektion

Kontrollera regelbundet kopplingsmuttern för tecken på krypning eller sprickbildning, särskilt i termiska tillämpningar med hög cykel.
Byt ut O-ringar vid eventuell demontering. Återanvändning av komprimerade eller åldrade tätningar äventyrar läckageintegriteten.
För CPVC-förbund i varm kemisk service, inspektera årligen för färgförändring eller ytmjukning som indikatorer på kemisk attack.
Använd inte petroleumbaserade smörjmedel på gängor eller O-ringar. Använd endast silikonbaserade eller PTFE-smörjmedel godkända för termoplaster.
När du återansluter efter underhåll, se till att gängorna är rena och oskadade. Korsgängning leder till omedelbart tätningsfel.

Dessa fackföreningar är brett utplacerade inom kemiska, metallurgiska, fotovoltaiska, kärnkrafts-, litium-, elektroniska halvledar-, livsmedels-, läkemedels-, bil- och industriella vattenreningsindustrier för hantering av sura-alkalivätskor, ultrarent vatten, dricksvatten, elektroniskt vatten och industriella avloppsvattenledningar.
