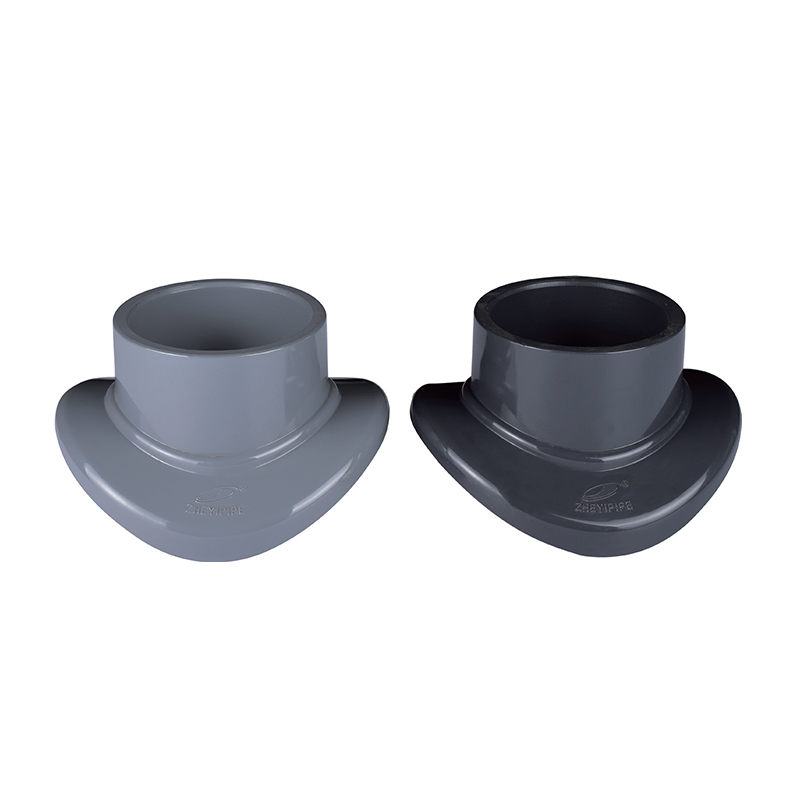

SCH8O/DIN UPVC/CPVC Sadelled

Sadelleden är känd för sin unika sadelformade design, som tillåter grenanslutningar utan att skära eller skada huvudledningen. Detta förenklar installationen och minskar konstruktionssvårigheter och kostnader samtidigt som det ger tätningsprestanda för att förhindra läckage.

Den är lämplig för varm- och kallvattenförsörjningssystem, brandskyddssystem och industrier som kemikalier och läkemedel. UPVC/CPVC sadelleder ger pålitliga anslutningslösningar för olika applikationer.

Kontakta oss

Tidigare：UPVC/CPVC -rörstöd
Nästa：SCH8O/DIN UPVC/CPVC Ⅱ Union

parameter ansökan Tekniska standarder

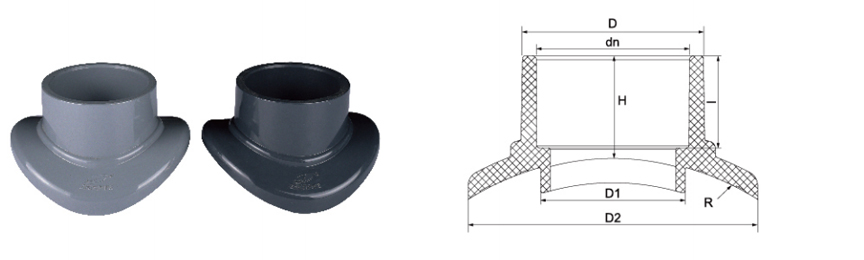

Nominell storlek Φ	ΦD	ΦD1	ΦD2	R	H	jag
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SADELLED

UPVC / CPVC Branch Connection Solution

Klämkonstruktion · Ingen rörledningsskärning · Dubbla standardöverensstämmelse

SCH80/DIN UPVC/CPVC-sadelleden är en specialiserad rörledningskomponent designad för att förgrena befintliga rörledningar utan behov av kapning eller omfattande systemomkonfiguration. Tillverkade för att uppfylla både amerikanska SCH80 och europeiska DIN-dimensionella standarder, är dessa sadelförband tillgängliga i opplastade polyvinylklorid (UPVC) och klorerade polyvinylklorid (CPVC) material. Den mekaniska strukturen består av en tvådelad klämkonstruktion som skapar en läcksäker anslutning runt huvudröret, vilket underlättar installationen av sekundära ledningar för vätskedistribution. Dessa skarvar är konstruerade för att motstå koncentrerade kemiska koncentrationer och högtrycksmiljöer som är vanliga vid industriell vätskehantering, vilket ger ett stabilt gränssnitt för sensorer, mätare eller laterala rörförlängningar.

◆

Kemisk tröghet

Både UPVC- och CPVC-varianter uppvisar hög motståndskraft mot syror, baser och salter, vilket förhindrar materialnedbrytning vid transport av frätande industrivätskor eller ultrarent vatten.

◆

Strukturell integritet

SCH80-väggtjockleken ger ökade tryckklasser jämfört med standardbeslag, vilket säkerställer att sadelleden bibehåller sin tätning under hydrauliska fluktuationer.

◆

Enkel integration

Klämmekanismen möjliggör snabb utbyggnad av rörnät, vilket avsevärt minskar arbetstimmar och systemavbrott under anläggningsuppgraderingar eller underhåll.

◆

Temperatur mångsidighet

CPVC-varianten stöder förhöjda temperaturområden upp till 93°C (200°F), vilket gör den lämplig för transport av heta korrosiva vätskor och industriell vattenbehandling.

Tekniska specifikationer

Standardöverensstämmelse ASTM SCH80, DIN 8061/8062

Materialalternativ UPVC (polyvinylklorid), CPVC (klorerad polyvinylklorid)

Anslutningstyp Mekanisk klämma med O-ringstätning / lösningsmedelscementgränssnitt

Storleksintervall Kompatibel med primära rördiametrar från 20 mm till 400 mm

Arbetstryck PN10 - PN16 (beroende på storlek och material)

Nyckelfunktioner

Klämkonstruktion eliminerar rörledningsskärning

O-ringstätning ger läcksäker grenanslutning

Kompatibel med SCH80 och DIN rördimensioner

CPVC-kvalitet stöder applikationer med heta vätskor upp till 93°C

Lämplig för installation av sensor, mätare eller sidorör

Minskar systemets stilleståndstid under expansion

Halvledare och elektronik

Distribution av vatten av elektronisk kvalitet och ultrarent vatten (UPW) i renrumsmiljöer där låg lakbarhet krävs.

Kemi & Metallurgi

Säker transport av koncentrerade syror och alkaliska vätskor i metallplätering och kemiska processanläggningar.

Förnybar energi

Rörinfrastruktur för tillverkning av solceller och elektrolytproduktionslinjer för litiumbatterier.

Industriell vattenrening

Hantering av industriavloppsvatten, avsaltning av havsvatten och transport av avjoniserat vatten i kärnkrafts- och livsmedelsanläggningar.

▼

Installationsriktlinjer

Ytaförberedelse: Se till att huvudrörets yta är fri från skräp, repor eller fukt innan du monterar sadelleden för att säkerställa att packningen uppnår en lufttät tätning.
Vridmomentkontroll: När du drar åt de mekaniska bultarna på sadelklämman, applicera ett jämnt vridmoment över alla punkter för att förhindra lokal belastning på UPVC/CPVC-materialet, vilket kan leda till sprickbildning i miljön.
Användning av lim: För lösningsmedelssvetsade sadeltyper, använd lämplig primer och cement som specificeras för UPVC eller CPVC. Blanda inte cement avsett för olika materialtyper.
Förvaringsförhållanden: Förvara komponenterna i en sval, torr miljö borta från direkt UV-exponering. Långsiktig ultraviolett strålning kan påverka slagtåligheten hos PVC-baserade polymerer över tid.

▲

Underhåll & inspektion

Inspektera regelbundet O-ringstätningen för tecken på kompressionsuppsättning eller kemisk attack. Byt ut om sprickor eller tillplattning observeras.
Kontrollera skruvmomentet årligen. Vibrationer eller termisk cykling kan orsaka att den mekaniska klämman gradvis lossnar.
För CPVC-sadelleder i varm drift, övervaka för missfärgning eller sprödhet som tidiga indikatorer på materialnedbrytning.
Vid demontering, byt ut alla packningar och O-ringar istället för att återanvända gamla tätningar för att bibehålla läckagesäkra integritet.

Dessa sadelleder används inom kemiska, metallurgiska, fotovoltaiska, kärnkrafts-, litium-, elektroniska halvledar-, livsmedels-, läkemedels-, bil- och industriella vattenreningsindustrier för hantering av sura-alkaliska vätskor, ultrarent vatten, dricksvatten, elektroniskt vatten och industriella avloppsvattenledningar.

DIN 8061/8062 ASTM SCH80 UV-beständig (utvalda kvaliteter) Kemikaliebeständig
