{config.cms_name} Hem / Produkt / UPVC/CPVC -beslag / SCH8O/DIN UPVC/CPVC honadapter
Zheyi Pipeline (Wuhan) Co., Ltd.
specialtillverkad SCH8O/DIN UPVC/CPVC honadapter För livsmedelsindustrin/fordon/elektronisk

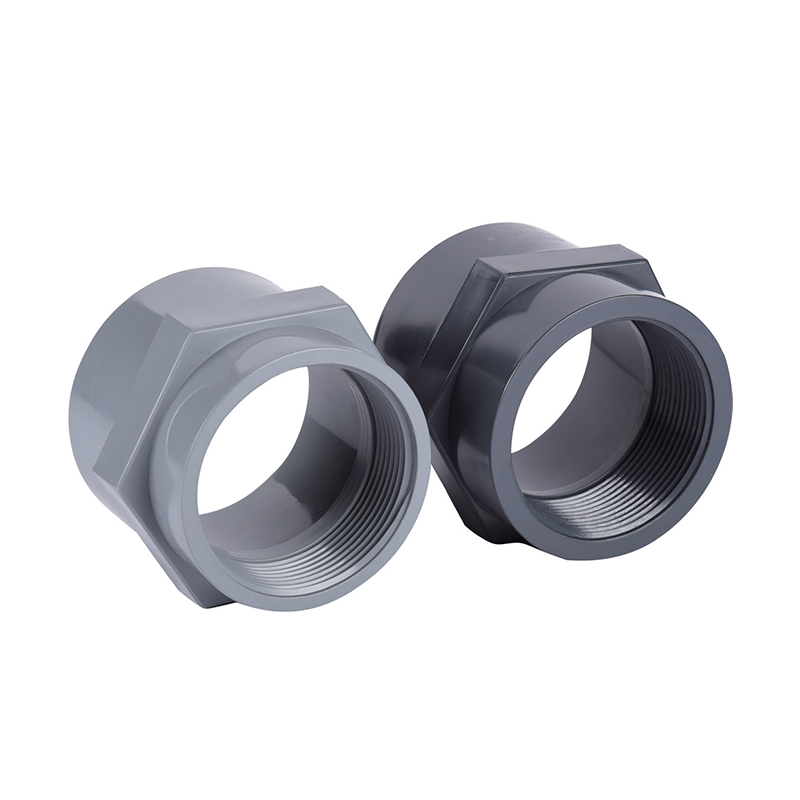

SCH8O/DIN UPVC/CPVC honadapter

SCH8O/DIN UPVC/CPVC honadapter

UPVC/CPVC-honadaptern säkerställer en säker anslutning med standardrörkopplingar, förhindrar effektivt läckage och förbättrar säkerheten och tillförlitligheten hos rörsystemet.

Det används ofta i hushållens VVS-system, VVS-system och industriell vätsketransport. Våra UPVC/CPVC-honadaptrar erbjuder prestanda och hållbarhet, med fördelar som lätt konstruktion, enkel installation och låga underhållskostnader.

Kontakta oss
  • SCH8O/DIN UPVC/CPVC honadapter
Tidigare：SCH8O/DIN UPVC/CPVC Ⅰ Union
Nästa：SCH8O/DIN UPVC/CPVC hanadapter

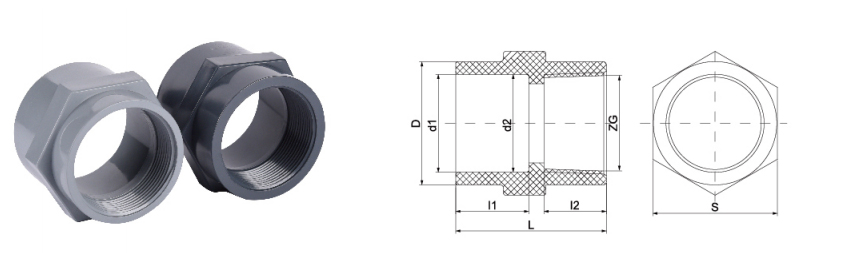

parameter ansökan Tekniska standarder

  • STORLEK/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 / DIN · GÄNGAD ÖVERGÅNG
UPVC / CPVC honadapter
Sockel x invändig gänga · NPT / BSPT · PN10-PN16
SCH80/DIN UPVC/CPVC-honadaptern är en kritisk termoplastkoppling som är konstruerad för att underlätta övergången mellan icke-metalliska rör och gängade hankomponenter, såsom ventiler, mätare eller metalliska rörsektioner. Tillverkade i enlighet med Schedule 80 (SCH80) eller DIN-standarder, är dessa adaptrar designade med ökad väggtjocklek för att motstå högre inre tryck och mekaniska påfrestningar jämfört med standardbeslag. De invändiga hongängorna är precisionsbearbetade för att säkerställa en läckagesäker tätning när den integreras i tryckrörssystem. Genom att använda UPVC (Oplasticized Polyvinyl Chloride) eller CPVC (Chlorinated Polyvinyl Chloride) hartser, ger dessa komponenter en kemiskt inert lösning för transport av frätande vätskor och högrent vatten, vilket bibehåller strukturell integritet över ett brett spektrum av industriella temperaturer och kemiska koncentrationer.
UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Kemisk tröghet
Resistens mot ett brett spektrum av syror, baser och salter förhindrar materialnedbrytning och vätskekontamination i känsliga processmiljöer.
②
Termisk stabilitet
CPVC-varianter stöder driftstemperaturer upp till 93°C (200°F), vilket gör dem lämpliga för hantering av heta korrosiva vätskor och industriella vattensystem.
③
Låg friktionsförlust
Den släta inre ytfinishen minimerar turbulens och tryckfall, vilket minskar energibehovet för vätsketransport.
④
Standardiserad kompatibilitet
Överensstämmelse med SCH80 och DIN dimensionella standarder säkerställer sömlös integration med global industriell rörledningsinfrastruktur och utrustning.
Tekniska specifikationer
Materialalternativ UPVC (grå/blå) / CPVC (ljusgrå/kräm)
Standardöverensstämmelse ASTM D2467 (SCH80), DIN 8063, ISO 1452
Tryckvärdering PN10, PN16 eller SCH80 tryckklasser
Anslutningstyp Sockel (lösningsmedelscement) x NPT/BSPT hongänga
Storleksintervall 1/2" till 4" (DN15 - DN100)
Trådkompatibilitet
Invändiga gängor är utformade för att passa ihop med standard han-NPT- eller BSPT-gängade komponenter. Den koniska gänggeometrin ger en mekanisk störtätning i kombination med PTFE-tejp. För system som hanterar media med hög renhet, välj trådar med reducerade gradspecifikationer.
Kemisk beständighet
UPVC ger motståndskraft mot de flesta oorganiska syror och baser upp till 60°C. CPVC utökar kemisk kompatibilitet till ett bredare utbud av organiska syror och klorerade medier vid förhöjda temperaturer. Verifiera alltid kompatibilitet med specifik processkemi.
Primära tillämpningsscenarier
⛭
Kemi & Metallurgi
Transport av svavelsyra, saltsyra och kaustiksoda i betnings- och bearbetningslinjer.
⛭
Elektronik och halvledare
Distribution av ultrarent vatten (UPW) och kemikalier av elektronisk kvalitet där jonkontamination måste undvikas.
⛭
Förnybar energi
Rörsystem för produktion av litiumbatterier och tillverkning av fotovoltaiska (PV) celler.
⛭
Vattenbehandling
Hantering av industriavloppsvatten, RO-permeat (omvänd osmos) och distribution av dricksvatten.
⛭
Mat & Läkemedel
Sanitär transport av avjoniserat vatten och rengöring på plats (CIP) lösningar.
Installationsriktlinjer
  • Gängtätning: Använd endast PTFE (Teflon) tejp avsedd för plastgängor. Undvik att använda lösningsmedelsbaserade rördockar som kan orsaka miljöspänningssprickor (ESC) i UPVC- eller CPVC-material.
  • Momenthantering: Dra inte åt invändiga gängade adaptrar för hårt. Plasttrådar är känsliga för avskalning eller splittring om överdriven mekanisk kraft appliceras. Dra åt för hand plus ett till två varv är i allmänhet tillräckligt.
  • Lösningsmedelscementering: Se till att sockeländen är ren och grundad innan du applicerar lämpligt lösningsmedelscement. Observera rekommenderade inställnings- och härdningstider i förhållande till omgivningstemperatur och rördiameter.
  • Förvaringsförhållanden: Förvara beslag på ett svalt, skuggat område borta från direkt UV-exponering för att förhindra långvarig sprödhet. Förvara komponenterna i originalförpackningen för att skydda trådarna från fysisk skada och skräp.
Kritiska begränsningar
  • Använd inte CPVC-honadaptrar med oxiderande syror som salpetersyra över 15 % koncentration vid förhöjda temperaturer.
  • Undvik stötbelastning eller plötsliga tryckstötar som överstiger 1,5× märkt arbetstryck.
  • Ej lämplig för ångservice eller kontinuerlig exponering för UV utan skyddande beläggning.
  • Använd aldrig metallrörnyckel direkt på plastadapterkroppen. Använd remnycklar eller vadderade verktyg för att förhindra ytan mejsling.
  • Applicera inte gängtätningsmedel på de två första gängorna för att förhindra att tätningsmedel tränger in i vätskeströmmen.
Dessa honadaptrar används inom kemiska, metallurgiska, solcells-, kärnkrafts-, litium-, elektroniska halvledar-, livsmedels-, läkemedels-, bil- och industriella vattenreningsindustrier för hantering av sura-alkalivätskor, ultrarent vatten, dricksvatten, elektroniskt vatten och industriellt avloppsvattenledningar.
ASTM D2467 DIN 8063 ISO 1452 SCH80 klassad PTFE-tejp kompatibel
