SCH8O/DIN UPVC/CPVC Cap

UPVC-kåpor är lätta men ändå robusta, designade för att täta ändarna på olika rörledningssystem, vilket effektivt förhindrar medelstort läckage och säkerställer systemstabilitet. Med en precisionsdesign är UPVC/CPVC-kåpor enkla att installera, vilket sparar tid och kostnader under konstruktionen.

Tillämpbara i industriella rörledningar, VVS-system och jordbruksbevattning, de finns i olika storlekar för att uppfylla olika krav samtidigt som de säkerställer tätningsprestanda.

Kontakta oss

Tidigare：SCH8O/DIN UPVC/CPVC hanadapter
Nästa：SCH8O/DIN UPVC/CPVC Reducer Bushing

parameter ansökan Tekniska standarder

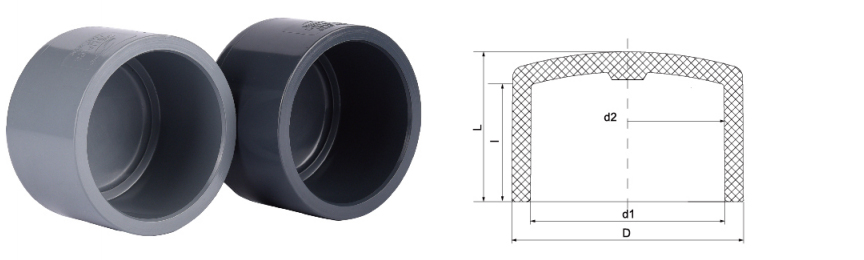

STORLEK/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DjagN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	jag	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	jag	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	jag	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · AVSLUTNINGSBESLAG

UPVC / CPVC Cap

Sockelände · Solvent Weld · Gängad tillval

SCH80/DIN UPVC/CPVC-locket är en kritisk terminalkomponent designad för att ge en säker, läckagesäker tätning i slutet av trycksatta rörnät. Tillverkade i enlighet med ASTM SCH80 och DIN metriska standarder, är dessa kapsyler tillverkade av opplastade polyvinylklorid (UPVC) eller klorerade polyvinylklorid (CPVC) hartser. De tjockare väggmåtten på SCH80-profilen möjliggör högre tryckklasser jämfört med standardbeslag. Dessa komponenter används specifikt i miljöer som involverar aggressiva kemiska medier, ultrarent vatten och högtemperaturvätsketransport. Materialsammansättningen säkerställer motståndskraft mot avlagringar och elektrokemisk korrosion, och bibehåller strukturell integritet i komplexa industriella vätskehanteringssystem.

Kemisk tröghet

Både UPVC- och CPVC-varianter uppvisar hög motståndskraft mot ett brett spektrum av syror, baser, salter och oxidanter, vilket förhindrar materialnedbrytning vid korrosiv kemisk bearbetning.

Högtryckstolerans

SCH80-väggtjockleken ger en robust tryckgräns, vilket gör att locken kan motstå systemstötar och konsekventa driftstryck vid industriell vattenbehandling.

Termisk stabilitet

CPVC-alternativ utökar driftsområdet till temperaturer upp till 93°C (200°F), vilket gör dem lämpliga för hantering av heta frätande vätskor och farmaceutisk bearbetning.

Slät inre borrning

De inre ytornas låga friktionskoefficient minimerar tryckfallet och förhindrar ansamling av biologisk tillväxt eller mineralavlagringar.

Materialjämförelse · UPVC vs CPVC

Funktion

UPVC-kåpa

CPVC Cap

Standardöverensstämmelse

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maximal temperatur

60°C (140°F)

93°C (200°F)

Anslutningstyp

Hylsa (Solvent Cement) / Gängad

Korrosionsbeständighet

Hög (syror/baser)

Mycket hög (syror/baser/hög temperatur)

Vanlig färg

Mörkgrå

Ljusgrå / elfenben

Industriella tillämpningsområden

⌂

Elektronik och halvledare

Avslutning av ultrarent vatten (UPW) och vattenslingor av elektronisk kvalitet där urlakning måste undvikas.

⌂

Energi & solceller

Används i solcellsproduktionslinjer för transport av sura etsvätskor och industriavloppsvatten.

⌂

Kemi & Metallurgi

Säker tätning av kemiska matningsledningar, bettankar och metallurgiska bearbetningsrör.

⌂

Mat & Läkemedel

Leverans av dricksvatten och processvätskor i enlighet med strikta hygien- och tröghetskrav.

⌂

Industriell vattenrening

Tillämpbar för tillverkning av litiumbatterier och industrisystem för rening av avloppsvatten från bilar.

⛭

Riktlinjer för installation och förvaring

Lösningsmedelssvetsning: Se till att du använder rätt primer och lösningsmedelscement som är speciellt framtagen för UPVC eller CPVC. Tillåt tillräcklig härdningstid enligt tillverkarens trycklagerschema innan du testar systemet.
Förvaringsförhållanden: Förvara locken i en sval miljö borta från direkt exponering för ultraviolett (UV). Långvarig exponering för solljus kan med tiden leda till att materialet blir spröda.
Gängade anslutningar: För gängade versioner, använd PTFE-tejp eller kompatibla gängtätningsmedel. Dra inte åt för mycket, eftersom plastgängor kan upprätthålla spänningssprickor om överdriven kraft appliceras.
Hantering: Inspektera för hårfästes sprickor eller fysiska slagskador före installation, särskilt i kalla vädermiljöer där termoplastisk slaghållfasthet minskar.

◉

Kritiska driftsgränser

Använd inte UPVC-lock med vätskor som överstiger 60°C eller med koncentrerade oxidationsmedel som salpetersyra över 15 %.
CPVC-lock är inte klassade för ångservice eller kontinuerlig exponering för klorerade lösningsmedel vid förhöjda temperaturer.
Undvik stötbelastning eller plötsliga tryckspikar som överstiger 1,5 gånger det nominella arbetstrycket.
Använd aldrig metallrörsnycklar direkt på kåpan – använd remnycklar för att förhindra ytan mejsling och spänningshöjningar.
Applicera inte lösningsmedelscement på gängade anslutningar. Gängtätningsmedel krävs för installationer med gängade lock.
